| 원래 장소: | 중국 |
| 브랜드 이름: | LeiKan |
| 모델 번호: | LKDR-400AB |
Ⅰ. 피제품피분노

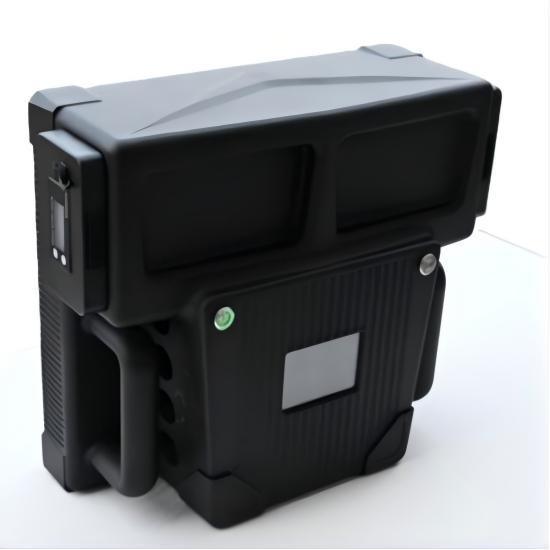

DR500-AB피ortable디론디etection 및j애밍에스힐드개인의 집합이다-재밍을 사용함탐지 및 조기경보, 표적방향탐지, 간섭 등을 통합한 시스템,디스플레이 및 제어, 그리고네트워킹 기능.그것고강도 전자파를 방출하는 원리를 바탕으로 다양한 중소형 민간 드론의 비행 제어 시스템과 위성 측위 수신기에 작용하는 전문 드론입니다.장비정상적인 통신 신호를 차단하여 비효율적으로 만듭니다.
Ⅱ.장비 사용
드론을 통해 불법 침입, 악의적 정찰, 사생활 침해 등의 사건이 빈번하게 발생하고 있으며, 이는 국가 안보, 공공 안전, 개인 사생활에 심각한 위협을 가하고 있습니다.
Ⅲ.기능 프레젠테이션
이것장비비행 제어 차단 주파수는 물론 GPS/QZSS/GLONASS/Galileo 및 Beidou 2세대 위성 위치 확인 차단 주파수가 포함되어 있습니다.6주파수 대역. 합리적인 운영을 통해목표드론은 통제력을 잃고, 돌아오고, 차를 몰고, 착륙할 수 있습니다., 오r 충돌.
이 장비는 DSSS/FHSS를 채택합니다.디듀얼 모드 디지털 방해 소스, 전고체 마이크로파 집적 회로 MMIC 기술 및 고밀도 SMT 표면 실장 기술. 신뢰성이 높으며 혹한 및 고온 환경에서 정상적인 작동에 적응할 수 있습니다.
|
아니요. |
장비N아메 |
수량 |
크기(mm) |
무게 (kg) |
|
1 |
주인 |
1 |
길이390*너비160*키330 |
6.3 |
|
2 |
배터리 |
2 |
길이180*너비120*키80 |
1.05 |
|
3 |
충전기 |
1 |
/ |
0.25 |
|
4 |
항공사례 |
1 |
길이520*너비400*키250 |
4.45 |
|
|
|
|
전체적으로 |
12.05 |
장비 제어: 송신 장치 버튼, 주 전원 버튼, 디스플레이 제어 터치 스크린 인터페이스 정의: 감지 장비 전원 공급 장치 인터페이스: 2코어 전원 케이블(DC29.4V 2A)
드론 감지 상태
드론 방향탐지 상태 및 언어 전환
드론 교란 상태
|
장비N아메 |
피ortable디론디etection 및j애밍에스힐드 |
|
장비 모델 |
DR500-AB |
|
소비전력 |
600W 이하 |
|
검출 주파수 대역 |
400MHz-1500MHz,2200-2500MHz/5150-5950MHz (DJI, Autel 및 일부와이파이 드론) |
|
감지 거리 |
≥2000m(드론 모델에 따라 다름) |
|
전파 방해 거리 |
≥2000m 매빅2(드론 모델에 따라 다름) |
|
방해 주파수 대역 |
900MHz,1.2GHz,1.5GHz,2.4GHz,5.2GHz,5.8GHz |
|
채널 전력 소비 |
1555~1650MHz 20W 840~930MHz 50W 2400~2500MHz 50W 1050~1280MHz 20W 5725-5850MHz 50W 5150-5350MHz 20W |
|
재밍 채널 |
육 |
|
방해 방향 각도 |
≥30° |
|
디스플레이 화면 |
≥3.5인치, 드론 정보 신호 강도와 주파수 대역을 동시에 표시할 수 있습니다. |
|
스크린 유형 |
만지다 화면 |
|
상태 표시 기능 |
드론정보 신호 강도 및 주파수 대역 표시 가능 |
|
방향 찾기 정확도 |
10° 이하 |
|
감지 각도 |
수평 감지 각도 범위 0°~360° |
|
제이신호 대 통신 비율 |
≥20:1 |
|
알람 프롬프트 기능 |
드론 대상을 탐지한 후 소리를 통해 경보를 발령할 수 있습니다. |
|
방해 기능 점검 |
드론이 호버링, 복귀 또는 착륙할 수 있도록 무선 간섭 신호를 방출할 수 있습니다. |
|
주파수 b및 스위칭 기능 |
별도의 통신 간섭, 별도의 항법 간섭 또는 전체 주파수를 선택할 수 있습니다.밴드간섭 |
|
방해 전파 각도 |
수평의≥45°, 수직의≥30° |
|
네트워크 제어 |
여러 수준에서 모바일 터미널(APP) 및 백엔드 명령 및 관리 플랫폼과 연결 가능(선택 사항) |
|
작동 온도 |
-40℃-60℃ |
|
무게 |
8Kg (배터리 포함) |
|
크기 |
길이390mm*너비160mm*키330mm |
|
배터리 매개변수 |
표준전압은 29.2V, 동작전압범위는 25.9V~29.4V, 용량 10Ah |
|
이동식 배터리 |
원터치 플러그인 배터리 박스 및 배터리 교체 시기~이다 5초 이하 |
|
대기시간 |
≥20시간, 전자대기 모드에서 알람 감지 기능 탑재 |
|
근무 시간 |
≥30분 |
|
충전 기능 |
AC220V(표준 전원 어댑터)를 이용한 충전 지원, 전원 표시 기능 포함 |
Ⅶ.장비 특징 및 기능
1.드론의 리모컨, 데이터 전송, 영상 전송, 네비게이션 등을 방해함으로써신호를 받으면 시스템은 드론이 통제력을 잃고 강제로 비상 착륙하도록 하는 것을 목표로 합니다.
2. 전체 주파수 대역 적용 범위:400MHz-6GHz 주요 주파수 대역 감지, 주류 드론 모델의 전체 범위
3. 정확하고 효율적인 공격:최대 2km의 전파 방해 거리로 간섭 신호를 효율적으로 출력합니다(드론 모델에 따라 다름).
4. 높은 유연성:이 장치는 작고 가벼워 휴대 및 작동이 간편하며,다양한 상황에서 임시 및 모바일 배포에 적합
5. 사용하기 쉽습니다:인간화된 디자인, 작동하기 쉽고 복잡한 교육이 필요하지 않습니다.
6. 통합 디자인:높은 통합성, 강력한 유연성 및 이동성을 가지며 모든 국방 분야에 효율적으로 배치 가능
7. 맞춤형 서비스:필요에 따라 맞춤형 지능형 솔루션 제공더 나은 방어 효과를 가진 고객
Ⅷ.장치 구조 및 구성 요소
휴대용(차폐형) 드론 탐지 및 전파 방해 장비는 탐지 안테나로 구성결합부, 고주파 안테나 결합부, 감지신호 처리보드, 고주파 모듈 결합부, 제어 마더보드, 본체 쉘,전원 공급 장치 부품 등
Ⅸ. 애플리케이션 시나리오 가치 제안
1. 핵심 인프라 보호
공항, 원자력 발전소, 정부 장소에 대해 7×24시간 저고도 보안 보호를 제공하여 드론 침입으로 인한 보안 위험을 효과적으로 방지합니다.
2. 대규모 행사에 대한 보안
국제 정상회담, 스포츠 행사, 기타 대규모 행사에 이동식 저고도 보안을 제공하고 임시 비행 금지 구역을 신속하게 배치하여 구성합니다.
3. 군사 전술 응용
군대의 최전선 배치 및 국경 순찰을 위한 개인 수준의 드론 방지 기능을 제공하여 비대칭 드론 위협에 효과적으로 대응합니다.
