| 브랜드 이름: | Lei Kan |
| 모델 번호: | LKXW-SR132 |

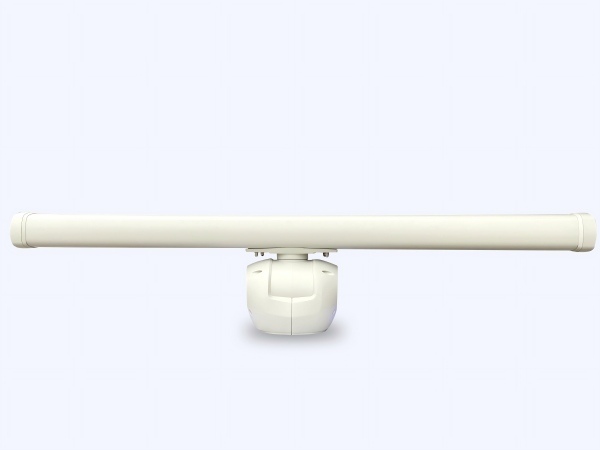

Ⅰ. 제품 기능 및 응용 분야
레이더는 해상에서 움직이는 표적과 정지된 표적을 모두 감지할 수 있습니다. 표면 표적의 전자기파 반사 특성을 활용하고 해상 클러터 및 기타 간섭을 필터링하여 레이더는 반사 신호를 처리하여 표적 거리, 방위각, 속도 및 반사 강도에 대한 정확한 정보를 얻을 뿐만 아니라 표적의 이동 궤적을 추적합니다.
Ⅱ. 주요 기술 사양
|
항목 |
성능 매개변수 |
|
작동 모드 |
고체 펄스 압축 (방위각 기계적 스캔) |
|
작동 주파수 대역 |
X-밴드 |
|
최대 감지 거리 |
≥ 20 km (어선 또는 скоростной катер용) |
|
최소 감지 거리 |
≤ 100 m |
|
방위각 범위 |
360° |
|
빔폭 |
수평: 1.2°수직: 25° |
|
거리 정확도 |
≤ 10 m 또는 거리의 1% 중 큰 값 |
|
방위각 정확도 |
≤ 1° |
|
데이터 업데이트 속도 |
≥ 0.4 Hz |
|
전력 소비 및 송신 전력 |
전력 소비: ≤ 200 W 송신 전력: 25 W ±10% (모든 송신 조건에서) – 최대 10% 듀티 사이클 |
|
표적 용량 |
100개 표적 |
|
데이터 인터페이스 |
RJ45 / 1×100 Mbps 이더넷 (UDP 프로토콜) |
|
작동 환경 |
작동 온도: –25°C ~ +55°C 상대 습도: +40°C에서 93% RH 보호 등급: IP66 비, 먼지, 모래, 습기, 염분 안개 및 곰팡이로부터 보호 포함 |
|
치수 |
안테나: 2100 × 135 mm 회전 장치: 324 × 339 × 262 mm 제어 상자: 385 × 230 × 114 mm |
|
무게 |
시스템 (포장 해제 후): ≤ 36 kg |
