2차원 4선 레이더 낮은 고도 무인 항공기 표적 새 풍선
난...제품 설명

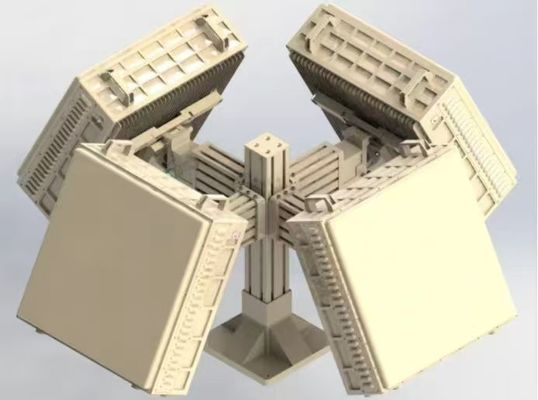

2차원 4계열 레이더는 고급 X 대역의 완전히 일관된 펄스 도플러 2차원 단계 스캔 3 좌표 레이더입니다.전기 광학 시스템을 감지하고 추적하도록 특별히 설계되었습니다., 그리고 낮은 고도 무인 항공기 (UAV) 목표물, 새 및 풍선을 위해 정확한 안내를 제공합니다.레이더 시스템은 전체 360 ° 범위를 커버 할 수 있습니다., 정확한 TWS (Scan Along Tracking) 및 TAS (Scan After Tracking) 를 달성하여 광범위한 낮은 고도 모니터링과 목표 추적 기능을 제공합니다.
II. 제품 특성
자율적이고 자동 추적:
레이더는 자율적으로 목표물을 검색하고 자동으로 추적 모드로 전환할 수 있습니다.인간의 개입 없이 완전히 자동으로 작동할 수 있습니다..
휴대성 및 빠른 배포:
이 레이더 시스템은 가볍고 이동용 차량에 설치되거나 고정 역으로 배치 될 수 있습니다.각 배열은 최대 90 °의 아지무트 범위와 60 °의 고도 범위를 커버 할 수 있습니다, 이는 분야별 모니터링과 전체 360 ° 모니터링에 적합합니다.
우수한 혼돈 억제 및 작은 목표 탐지:
이 레이더는 높은 안정적인 주파수 소스, 장기적인 일관성 축적, 필터 설계 방법, MTI (Moving Target Indication) 및 혼돈 지도 탐지 등의 첨단 기술을 채택합니다.이 특징 들 은 레이더 의 지상 무질서 를 억제 하고 작은 목표물 을 부각 시키는 능력 을 향상 시킨다복잡한 환경에서도 정확한 검출을 보장합니다.
III. 제품 기능
낮은 고도의 감시 및 추적:
모든 영역의 낮은 고도 감시 모드에서 레이더의 각 면은 90 ° 아지무트 범위를 커버하며, 네 개의 면은 전체 360 °를 커버합니다. 레이더는 UAV, 새를 지속적으로 검색합니다.,풍선, 그리고 그 범위 내의 다른 공중 목표물. 이 목표물들의 TWS 추적을 확립하고, 그 거리와 각도, 고도, 그리고 속도를 측정한다.이 자세한 정보는 즉시 터미널 명령 및 제어 시스템에 보고됩니다..
멀티 타겟 자동 TAS 추적:
목표물을 탐지하고 포착한 후, 레이더는 자동으로 TWS 검색과 다목적 자동 TAS 추적을 결합하는 모드로 전환할 수 있습니다.동시에 1초의 데이터 속도로 최대 5개의 목표물에 대한 TAS 정밀 추적을 수행할 수 있습니다.이 능력은 레이더가 전기 광학 시스템과 다른 시스템을 실시간으로 안내하여 목표물을 식별, 확인 및 처리하도록 허용합니다.
IV. 제품 매개 변수
|
작업 주파수 대역 |
X 대역/ku 대역 |
|
아지무스 커버리 |
360° (각 배열은 90°를 덮는다) |
|
고도 커버리 |
≥ 60° (전산 커버리지는 0°-30°) |
|
최대 탐지 범위 |
≥5km (Phantom UAV의 경우) |
|
최소 탐지 범위 |
≤ 250m |
|
최소 탐지 속도 |
≤1m/s (추적 모드) |
|
측정 정확성 (RMS 오류) |
거리: ≤10m; 아지무스: ≤0.6°; 고도: ≤0.6° |
|
데이터 갱신 속도 |
TWS: 3s; TAS: 1s |
|
추적 대상 수 |
TWS: ≥128전차; TAS: ≥5전차 |
|
레이더 호스트 차원 |
≤600mm*600mm*220mm |
|
전력 소모량 (기판 포함) |
≤900W (열열당) |
|
무게 (열별로) |
≤35kg |
|
인터페이스 |
기가비트 이더넷 포트 |
2차원 4선 레이더는 현대적 저발 감시와 목표 추적의 요구사항을 충족시키기 위해 고능력 시스템입니다.강력한 성능 매개 변수와 함께, 국경 보안에서 야생 동물 모니터링 등 다양한 응용 분야에 이상적인 솔루션입니다.
