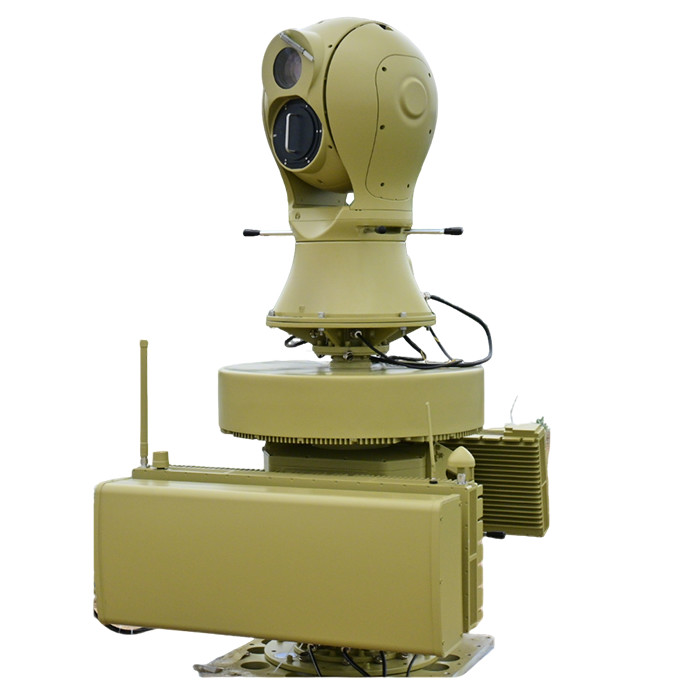

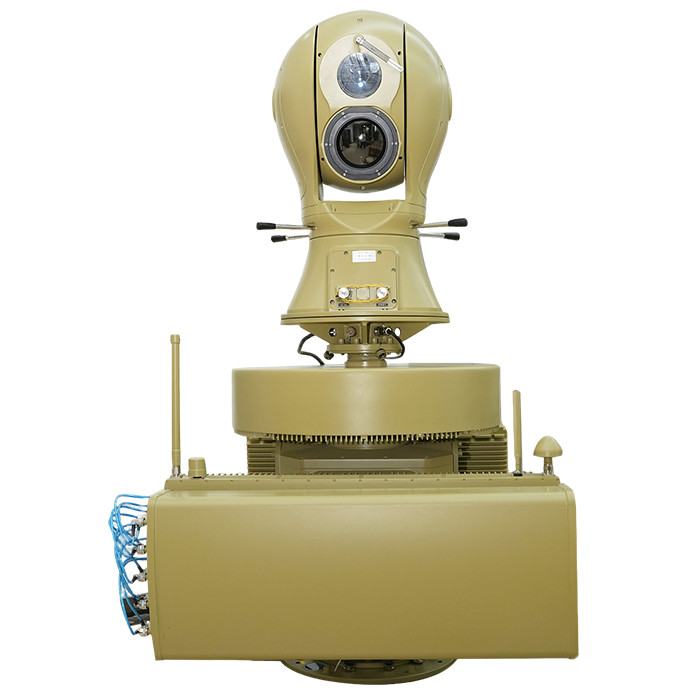

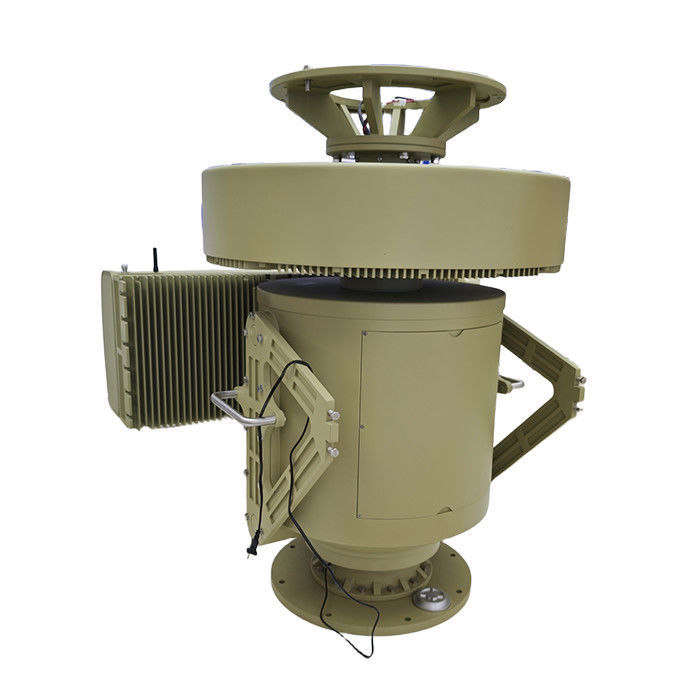

GNSS 스푸핑 라디오 제밍 테크 레이더 방어 시스템은 3km 내로 드론을 방해합니다
Ⅰ제품 설명
GNSS 스푸핑 라디오 제밍 테크 레이더 방어 시스템은 3 킬로미터 반경 내에서 허가되지 않은 드론을 감지, 추적 및 중화하기 위해 설계된 고급 반 드론 솔루션입니다.최첨단 GNSS (글로벌 내비게이션 위성 시스템) 스푸핑 및 라디오 주파수 (RF) 막장 기술 활용이 시스템은 비범한 드론에 대한 강력한 방어 기능을 제공하며, 중요한 인프라, 군사 시설, 정부 시설 및 공공 이벤트에 대한 보안을 보장합니다.
Ⅱ제품 특징
1멀티 레이어드 드론 방어
GNSS 스푸핑, RF 제임, 그리고 레이더 검출을 결합하여 포괄적인 드론 중립을 제공합니다.GPS, GLONASS, Galileo, BeiDou 신호를 방해하여 드론 탐색을 혼란스럽게 합니다.
2장거리 커버리지 ( 최대 3km)
드론에 대한 효과적 3km 반경 내에서, 넓은 영역 보호를 제공합니다.다른 운영 필요에 대한 조정 가능한 전력 설정.
3인공지능 기반 탐지 추적
레이더와 RF 센서는 드론을 실시간으로 감지합니다.기계 학습 알고리즘은 드론 유형을 분류하고 위협 수준을 평가합니다.
4자동화 된 수동 운영 모드
드론 위협에 대한 즉각적인 대응을 위해 완전 자동 모드수동 제어 모드 (Manual control mode)
5포터블, 배포하기 쉽습니다.
모듈형 디자인은 고정 또는 모바일 세트업에서 빠른 배포를 허용합니다.차량 탑재, 정지, 또는 핸드헬드 작업에 적합합니다.
6법률 준수 안전
정당한 통신에 대한 간섭을 피하기 위해 승인된 주파수 대역 내에서 작동합니다.
Ⅲ제품 기능
1GNSS 스푸핑 (False GPS Signals)
드론 탐사 시스템을 오해하기 위해 가짜 위성 신호를 생성합니다.드론이 의도된 경로에서 벗어나거나 위치를 잃거나 안전하게 착륙하는 원인이 됩니다.
2라디오 주파수 (RF) 방해
블록 2.4GHz, 5.8GHz, 433MHz, 915MHz, and other common drone control frequencies.원격 제어, 비디오 전송 및 텔레메트리 데이터 링크를 방해합니다.
3레이더 탐지 추적
3D 레이더 스캔은 드론을 멀리서 감지합니다.실시간 추적은 궤도 예측과 위협 평가를 제공합니다.
4멀티 드론 중립화
Swarm drone attacks by simultaneously jamming multiple signals. swarm drone attacks by simultaneously jamming multiple signals. 무인 드론 공격에 대응할 수 있는 무인 드론
5사용자 친화적인 인터페이스.
터치 스크린 제어 패널알레르트 알림:
6데이터 로깅 분석
미션 후 분석을 위한 드론 침입 기록.미래의 방어를 위해 위협 패턴 인식을 지원합니다.
Ⅳ제품 매개 변수
|
기능적 지표 |
|
|
표준 구성 |
UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
|
탐지 거리 |
≥5km |
|
탐지 주파수 대역 |
70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
|
속이는 빈도 |
GPS/GALILEO/GLONASS/베이두 |
|
거짓된 거리 |
≥1km |
|
간섭 주파수 대역 |
5900-6200MHz/5600-5950MHz/5100-5350MHz |
|
4850-5100MHz/2280-2540MHz/1750-2000MHz |
|
|
1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz |
|
|
레이더 매개 변수 |
상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
|
광전자 매개 변수 |
태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
|
기계적 표시기 |
|
|
바람 저항 |
10강풍 |
|
작동 온도 |
-40°C~55°C |
|
저장 온도 |
-45°C~65°C |
|
보호 등급 |
IP65 |
|
작동 습도 |
≤ 95% |
|
데이터 인터페이스 |
RJ45 |
|
전원 포트 |
전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
|
무게 |
250kg |
|
크기 |
850mmx850mmx1700mm |
|
플랫폼 특징 |
화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
|
스펙트럼 탐지 모듈 지표 매개 변수 |
|
|
탐지 주파수 대역 |
20MHz-6GHz |
|
탐지 반지름 |
≥5km |
|
반지름 거리를 결정합니다. |
≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
|
탐지 각도 |
360° |
|
각측정 정확도 오류 (중기 제곱 뿌리) |
5km 이상의 거리 ≤ 1° |
|
최소 탐지 고도 |
<0m |
|
간섭 모듈 표시기 매개 변수 |
|
|
간섭 주파수 대역 |
5900~6200MHz |
|
5600-5950MHz |
|
|
5100-5350MHz |
|
|
4850-5100MHz |
|
|
2280-2540MHz |
|
|
1750~2000MHz |
|
|
1100~1400MHz |
|
|
850~1050MHz |
|
|
720~950MHz |
|
|
410-520MHz |
|
|
전원 포트 |
50W |
|
간섭 거리는 |
3km |
|
레이더 모듈 매개 변수 |
|
|
작업 시스템 |
단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
|
작업 주파수 대역 |
X밴드 |
|
유효 탐지 능력 |
≥5.0KM (UAV) |
|
≥8.0KM (보행자) |
|
|
≥10.0KM (자동차) |
|
|
≥5.0KM (배) |
|
|
탐지 속도 |
0.5m/s-83m/s |
|
아지무스 정확도 |
≤0.3° (찾기) ≤0.3° (트랙) |
|
피치 정확성 |
≤1.0° (찾기) ≤0.5° (트랙) |
|
데이터 비율 |
≤5s/회로 |
|
광전자 모듈 인덱스 매개 변수 |
|
|
작동 거리 |
대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
|
적외선 열영상 |
검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
|
고해상도 가시광선 |
센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
|
추적 기능 |
1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
|
분석 |
116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
|
기능 증진 |
1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
|
서보 턴테일 모듈의 지수 매개 변수 |
|
|
단축 회전대 |
1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
VI:제품 특징
|
|
|
|
실시간 모니터링 및 추적 |
하이동칭 드론 방어 시스템은 드론의 움직임을 실시간으로 감시하고 추적할 수 있습니다이 시스템은 드론의 목표물을 빠르게 식별하고 추적할 수 있습니다., 실시간으로 위치, 속도, 비행 궤도를 파악합니다. |
|
간섭과 속임수 |
이 시스템은 강력한 방해 및 속임수 기능을 가지고 있습니다. 방해 모드에서 시스템은 자동으로 또는 수동으로 라디오 방해를 활성화하여 드론을 즉시 착륙, 떠,또는 기지로 돌아가속임수 모드에서는 GNSS 스푸핑 기술을 사용하여 드론을 의도된 비행 경로에서 제한된 지역과 핵심 지역에서 멀리 안내합니다. |
|
상황 분석 및 지휘 결정 |
하이동칭 드론 방어 시스템은 탐지된 드론 위협의 상황을 분석하고 사용자에게 명령 결정 지원을 제공할 수 있습니다.이 시스템은 레이더에서 얻은 실시간 데이터를 사용하여 드론의 위협 수준을 빠르게 평가합니다., 광학 센서 및 전자 정찰 장비, 미리 설정된 위협 평가 모델과 결합하여 사용자에게 대응 권장 사항을 제공합니다. |
|
다단계 조정 대응 |
이 시스템은 레이더, 스펙트럼 및 전기 광학 기술을 포함하는 3 레벨 및 2 레벨 인터 커넥션 처분 모드를 지원합니다.스펙트럼 탐지, 전기 광학 추적은 함께 작동하여 드론의 포괄적 인 모니터링과 추적을 제공하며 위협 수준에 따라 방해 또는 속임수 전략을 자동으로 조정합니다.이중 레벨 연결 모드, 사용자들은 스펙트럼과 레이더, 전기 광학과 레이더의 조합을 선택할 수 있습니다또는 실제 상황에 기반한 전기 광학으로 스펙트럼을 사용해서 다양한 시나리오에서 유연하게 드론 위협에 대처할 수 있습니다.. |
|
지역 보호 |
하이동칭 무인기 방어 시스템은 넓은 지역을 효과적으로 보호할 수 있습니다.그 광범위한 커버리지와 강력한 모니터링 및 방해 능력은 경보 구역과 핵심 지역을 포괄적으로 감시 할 수 있습니다., 중요한 지역이 드론 위협으로부터 안전하게 유지되도록 보장합니다. |
