| 브랜드 이름: | LeiTan |
| 모델 번호: | LTSR-HDQ |

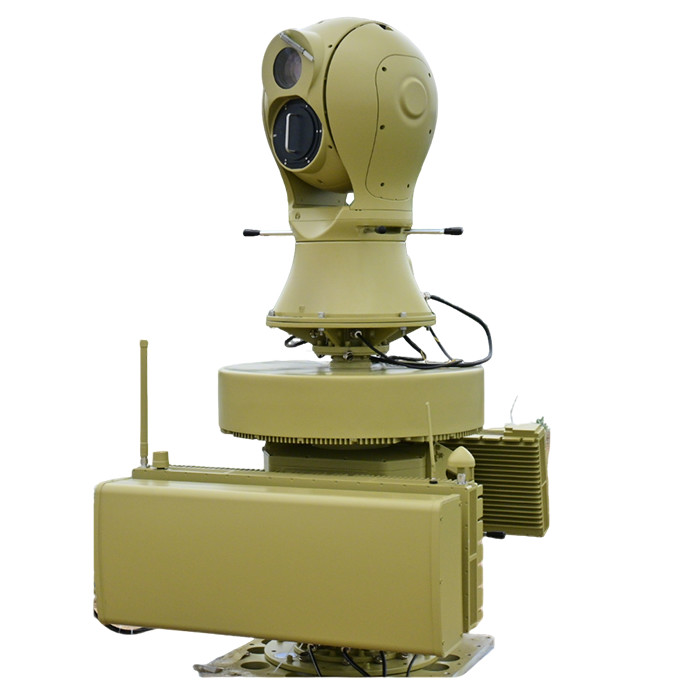

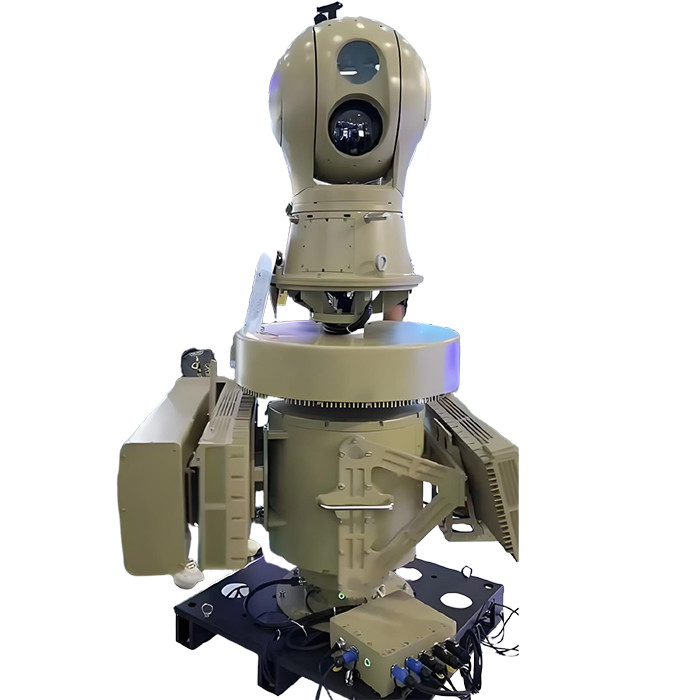

수동적 액티브 드론 탐지 콤보 레이더 방어 시스템은 큰 지역을 효과적으로 덮습니다.
Ⅰ제품 설명
패시브 액티브 드론 탐지 콤보 레이더 방어 시스템은 대규모 지역에서 무인 항공기 활동을 탐지하고 추적하고 완화하도록 설계된 고급 통합 솔루션입니다.이 시스템은 수동 RF 검출과 활성 레이더 스캐닝을 결합하여 포괄적인 항공권 보안을 제공합니다., 실시간 위협 식별 및 대응을 보장합니다.
Ⅱ제품 특징
1듀얼 모드 탐지 기술
수동 RF 탐지: 탐지 가능한 신호를 방출하지 않고 UAV를 식별하고 분류하기 위해 드론 통신 신호 (Wi-Fi, RF, GPS) 를 모니터링합니다.액티브 레이더 스캐닝: 고정밀 레이더를 사용하여 무인 항공기 크기와 속도 및 궤도에 따라 무더운 환경에서도 탐지합니다.
2넓은 면적
드론 크기와 환경 조건에 따라 5~10km 반경 내에서 드론을 감지합니다. 360° 전방향 커버리지는 죽은 지점을 보장하지 않습니다.
3실시간 추적 위협 평가
자동으로 드론 (DJI, Autel, 맞춤형, 등) 을 분류하고 새나 다른 비행 물체와 구별합니다.직관적인 명령 인터페이스를 통해 드론 유형, 거리, 속도 및 비행 경로와 실시간 알림을 제공합니다.
4. 카운터 드론 시스템과 원활한 통합
자동 또는 수동 드론 중립을 위해 방해, 스푸핑 및 운동 완화 시스템과 호환됩니다.기존 보안 인프라 (CCTV, 지휘 센터) 와 API 통합을 지원합니다.
5낮은 거짓 경보율
첨단 인공지능 알고리즘은 드론 위협에 대한 높은 민감성을 유지하면서 잘못된 탐지 (새, 기상 간섭) 를 필터링합니다.
6모든 날씨 낮/밤 운영
비, 안개, 먼지, 그리고 완전한 어둠에서도 작동합니다. 24/7 보호를 보장합니다.
7휴대용 확장 가능한 배포
모듈형 설계는 고정, 이동성 또는 빠른 배치 설치를 허용합니다 (차에 장착된, 임시 설비).더 넓은 영역 보안을 위해 멀티 노드 네트워크 시스템으로 확장 할 수 있습니다.
Ⅲ제품 기능
1드론 탐지 식별
모든 종류의 드론 (다중 로터, 고정 날개, 하이브리드) 을 광범위한 주파수 스펙트럼에서 감지합니다.드론 모델, 운용자 위치 (가능하다면) 및 유해물 위험 평가
2자동 위협 분류
인공지능 분석은 비행 패턴과 신호 행동으로 우호적, 의심스러운, 적대적인 드론을 구분합니다.
3실시간 알림 데이터 로깅
명령 대시보드에서 즉각적인 시각 오디오 알림모든 드론 침입을 기록해 미션 후 분석과 법의학 증거로
4다층 방어 조정
RF 방해기, 드론 포착 네트워크, 레이저 기반 대책과 통합하여 완전한 방어 반응을 제공합니다.보안 요구 사항에 따라 수동 또는 자동 완화 프로토콜을 지원합니다.
53차원 항공 공간 지도
고도, 속도, 예측 궤도와 함께 3D 레이더 지도에서 드론 움직임을 표시합니다.
6원격 모니터링 제어
웹 기반 또는 독립 소프트웨어로 액세스 할 수 있으며 운영자가 안전한 위치에서 공영 공간을 모니터링 할 수 있습니다.
Ⅳ제품 매개 변수
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤ 95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
| 적외선 열영상 | 검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
| 고해상도 가시광선 | 센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
| 추적 기능 | 1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
| 분석 | 116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
| 기능 증진 | 1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/ 피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
| 서보 턴테일 모듈의 지수 매개 변수 | |
| 단축 회전대 | 1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
VI:제품 특징
|
제품 특징 |
하이동칭 드론 방어 시스템은 드론의 움직임을 실시간으로 감시하고 추적할 수 있습니다이 시스템은 드론의 목표물을 빠르게 식별하고 추적할 수 있습니다., 실시간으로 위치, 속도, 비행 궤도를 파악합니다. |
|
간섭과 속임수 |
이 시스템은 강력한 방해 및 속임수 기능을 가지고 있습니다. 방해 모드에서 시스템은 자동으로 또는 수동으로 라디오 방해를 활성화하여 드론을 즉시 착륙, 떠,또는 기지로 돌아가속임수 모드에서는 GNSS 스푸핑 기술을 사용하여 드론을 의도된 비행 경로에서 제한된 지역과 핵심 지역에서 멀리 안내합니다. |
|
상황 분석 및 지휘 결정 |
하이동칭 드론 방어 시스템은 탐지된 드론 위협의 상황을 분석하고 사용자에게 명령 결정 지원을 제공할 수 있습니다.이 시스템은 레이더에서 얻은 실시간 데이터를 사용하여 드론의 위협 수준을 빠르게 평가합니다., 광학 센서 및 전자 정찰 장비, 미리 설정된 위협 평가 모델과 결합하여 사용자에게 대응 권장 사항을 제공합니다. |
|
다단계 조정 대응 |
이 시스템은 레이더, 스펙트럼 및 전기 광학 기술을 포함하는 3 레벨 및 2 레벨 인터 커넥션 처분 모드를 지원합니다.스펙트럼 탐지, 전기 광학 추적은 함께 작동하여 드론의 포괄적 인 모니터링과 추적을 제공하며 위협 수준에 따라 방해 또는 속임수 전략을 자동으로 조정합니다.이중 레벨 연결 모드, 사용자들은 스펙트럼과 레이더, 전기 광학과 레이더의 조합을 선택할 수 있습니다또는 실제 상황에 기반한 전기 광학으로 스펙트럼을 사용해서 다양한 시나리오에서 유연하게 드론 위협에 대처할 수 있습니다.. |
|
지역 보호 |
하이동칭 무인기 방어 시스템은 넓은 지역을 효과적으로 보호할 수 있습니다.그 광범위한 커버리지와 강력한 모니터링 및 방해 능력은 경보 구역과 핵심 지역을 포괄적으로 감시 할 수 있습니다., 중요한 지역이 드론 위협으로부터 안전하게 유지되도록 보장합니다. |
