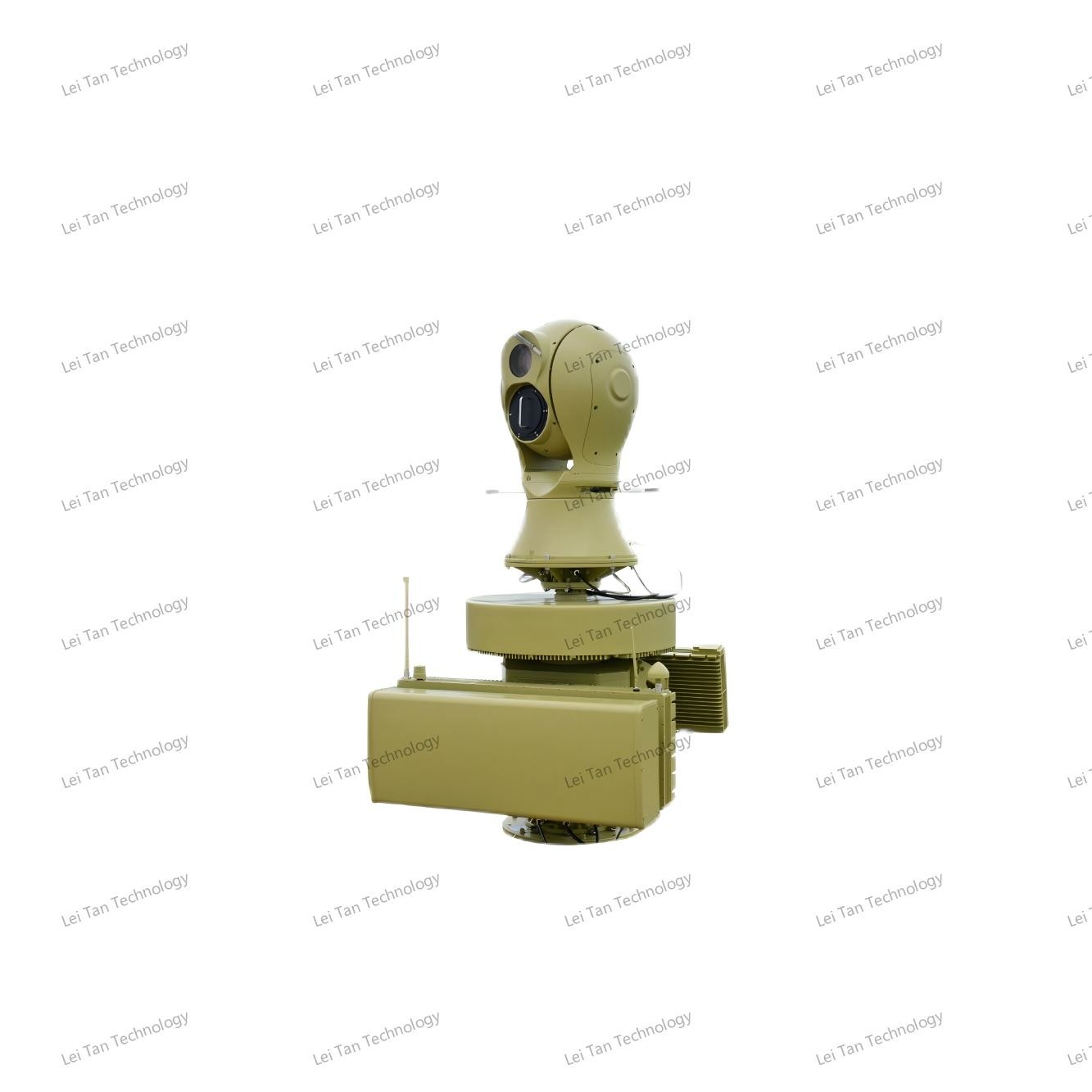

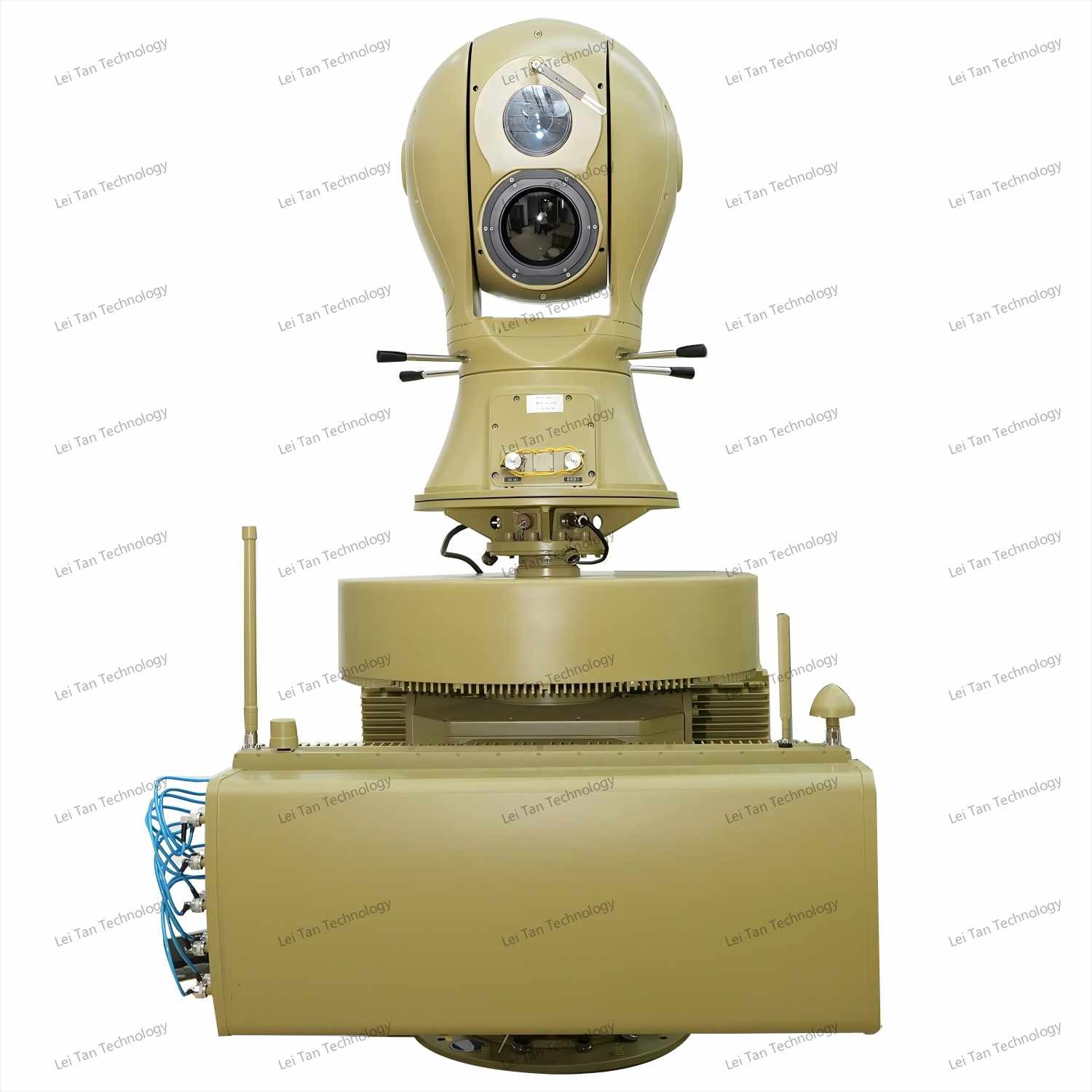

하이동징 모든 날씨 UAV 탐지 및 감시 레이더
Ⅰ.제품 설명
The Haidongqing All-Weather UAV Detection and Surveillance Radar is a cutting-edge integrated counter-drone system designed to provide comprehensive protection against unauthorized unmanned aerial vehicles (UAVs)첨단 레이더, 스펙트럼 센싱, 전기 광학 추적, 전파 간섭 (RF) 및 GNSS 속임수 기술을 결합하여 이 시스템은 강력한 실시간 탐지, 추적,그리고 5km 반경에 있는 드론을 무력화.
높은 신뢰성과 적응력을 위해 설계된 이 시스템은 극한 환경, 가혹한 기상 조건과 복잡한 전자기 환경 등에서도 원활하게 작동합니다.모듈형 아키텍처로 인해 중요한 인프라를 통해 유연한 배치를 할 수 있습니다., 군사 시설 및 대규모 공공 행사, 낮은 고도, 느린 이동 및 작은 (LSS) UAV 위협에 대한 다층 방어 기능을 제공합니다.
Ⅱ제품 특징
멀티 센서 퓨전: 레이더, 스펙트럼 분석 및 전기 광학 센서를 통합하여 보완적인 탐지 기능을 제공합니다.
모든 날씨 작동: -45 °C에서 65 °C까지의 온도에서 최적의 기능을 수행하고 10 레벨의 바람 저항 (IP65 보호) 을 견딜 수 있습니다.
지능형 추적: 멀티 타겟 추적, 자동 분류 (드론, 새, 차량) 및 적응적 혼란 필터링을 위해 인공지능 기반 알고리즘을 사용합니다.
듀얼 카운터메이저 모드: 드론을 착륙, 떠다니거나 귀환하도록 강요하기 위해 RF 방해 (3km 범위) 와 GNSS 속임수를 결합합니다.
높은 정확성: 5km에서 ≤1° RMS의 각 정확성 및 서보 턴타블의 위치 정확성 ≤0.005°를 달성합니다.
네트워크 배포: 사이트 오류 중 공동 탐지 및 빈틈 채우기 위해 멀티 디바이스 네트워킹을 지원합니다.
원격 관리: 원격 모니터링, 온라인 진단 및 오버-더-에어 펌웨어 업그레이드를 제공합니다.
Ⅲ제품 기능
|
원격 제어 |
원격 켜고 끄는 기능을 지원합니다. |
|
출력 정보 |
감지된 물체의 거리와 속도, 각과 같은 정보를 얻을 수 있다. |
|
멀티 타겟 추적 |
멀티 타겟 추적 스위칭 로직을 지원합니다. 여러 타겟의 궤도를 실시간으로 추적할 수 있습니다. |
|
목표 핵융합 처리 |
여러 센서에서 데이터 퓨전 처리를 지원합니다.존 관리: 정확한 위치와 침입 경보를 유발할 수있는 기능을 가진 유연한 구역 설정을 허용합니다. |
|
지역 관리 |
정확한 위치와 침입 경보를 활성화 할 수있는 유연한 구역 설정을 허용합니다. |
|
반 간섭 능력 |
감지 감수성과 속도 범위의 온라인 조정 기능과 비정상적인 궤도 간섭을 필터링할 수 있습니다.감수성 조절과 비정상적인 궤도 필터링 기능을 통해, 그것은 혼란으로 인한 거짓 경보를 효과적으로 제거 할 수 있습니다. |
|
온라인 모니터링 기능 |
작동 상태를 모니터링하고 고장 경보를 발사 할 수 있으며 장치가 오프라인 될 때 경고 할 수 있습니다. |
|
원격 모니터링 상태 |
원격 모니터링 기능, 실시간으로 장치 상태를 보고 할 수 있으며 장치에 대한 온라인 / 오프라인 경보 기능을 갖추고 있습니다. |
|
온라인 자체 검사 기능 |
이 장치는 온라인 자체 검사를 할 수 있습니다. |
|
적응력 있는 처리능력 |
이동하는 목표물 혼돈을 적응적으로 처리하고 혼돈 지도를 적응적으로 처리할 수 있습니다. |
|
연결 함수 |
표적 추적 및 증거 포착 (자동 추적 모드, 레이더 추적 모드, 이미지 추적 모드) 과 함께 레이더 범 기울기 연결 기능을 갖는다. |
|
멀티 사이트 네트워킹 및 블랜킹 |
여러 장치와 네트워크를 연결할 수 있고, 여러 사이트 공동 탐지 기능을 가지고 있고, 이웃 사이트가 고장 났을 때 공백을 채울 수 있습니다. |
Ⅳ.제품 매개 변수
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤ 95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
