| 브랜드 이름: | Lei Tan |
| 모델 번호: | LTSR126-7000SD |

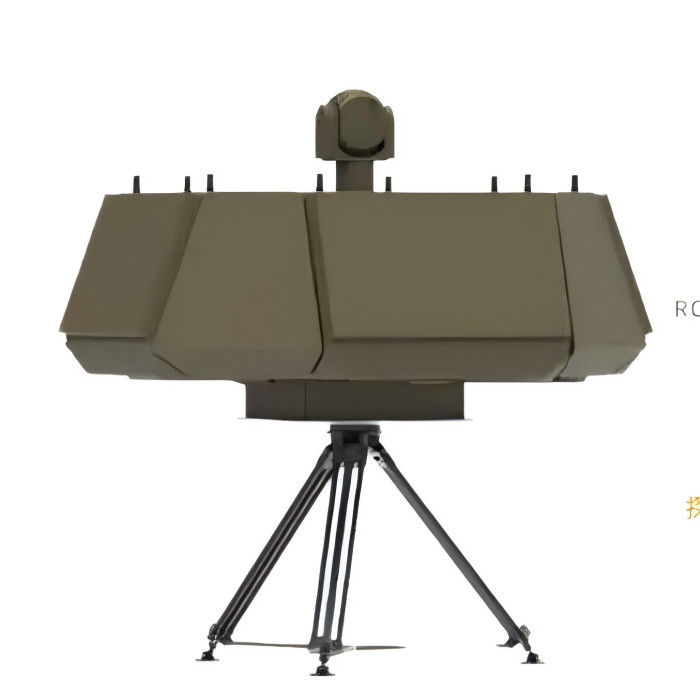

지능형 알고리즘 2차원 4면 액티브 단계 배열 레이더 15K M탐지 구역
난... 제품 설명
그것은 S 대역 완전히 디지털 활성 단계 배열 기술을 기반으로 낮은 고도에서 드론 탐지를 위해 특별히 설계 된 3 좌표 레이더입니다.인공지능 지능 프로세싱과 초저가 모듈 구조를 통합합니다.4면 배열의 결합, 다차원 목표 인식, 그리고 동적 디지털 빔 재구성장님 없이 360도 커버리지를 제공합니다.작은, 느린, 낮은 표적을 정확하게 포착합니다.
II. C특징적
1완전 디지털 액티브 단계 배열 기술
128채널 병렬 동작을 지원하며, 16개의 독립된 빔과 독립된 디지털 트랜시버 채널을 동시에 생성할 수 있다. 단계 제어 정확도는 0보다 작다.1광선 전환 속도 <1ms, 그리고 빔의 측면 엽 억제는 35dB 미만입니다.
24면 배열 스플라이싱 및 전면 커버리지
4면 배열 전자 스플라이싱 기술은 360도 위치를 커버하고, 상승 각도는 70도 이상을 커버합니다.낮은 고도의 목표물의 연속 추적을 지원합니다 (비행 높이 ≤50m). MIMO 멀티 태스크 모드는 동시에 검색, 추적 및 전자 대응 조치를 수행하며 작업 전환 시간은 <100 us 및 데이터 업데이트 속도는> 5HZ입니다.
3지능형 알고리즘으로 목표물을 인식할 수 있습니다.
인공지능은 다차원적인 미세 움직임의 특징, 움직임의 궤도, 환경 배경 융합 처리,그리고 드론의 분류 정확성을 달성하기 위해 깊은 신경망을 사용합니다.어댑티브 이동 대상 탐지 (AMTD) 는 RCS=0.01m2 (8 km) 의 마이크로 드론에 대한 탐지 확률이>90%입니다.
4초저비용 모듈 디자인
모듈형 하이브리드 다채널 플러그인 배열 설계, RF 프론트엔드를 통합하는 단일 보드 모듈의 비용,신호 처리 및 전력 관리는 전통적인 단계 배열에 비해 60% 감소합니다..
5설치가 쉬워요
전체 배열 수정 네트워크를 기반으로 온라인 실시간 채널 수정 기술은 높은 채널 일관성, 배열의 편리한 설치 및 디버깅을 달성하기 위해 채택됩니다.,그리고 신속한 현장 배치에 대한 지원.
III. D위상자 위치
1.전체 항공권 즉각적인 커버리지, 실시간 데이터 업데이트 (가장 빠른 0.1s/프레임)
2고도 각도는 5~+65이고, 검출할 수 있는 죽은 구역은 없습니다.
3인공지능 자동 식별, 위협 수준 결정 정확성>95%
4기계적 회전 관절이 없고 높은 신뢰성
5하루 종일 15km 이내에 낮은 고도의 국경 교차 지점을 모니터링 할 수 있으며, 음향 및 광적 경고 + 전자 울타리 가로막기를 지원합니다.
6낮은 고도의 UAV 방어: 8km 내에서의 마이크로 UAV의 실시간 탐지 및 광 전기 시스템의 연결을 통해 "탐지, 제어 및 전투"의 폐쇄 된 루프를 실현합니다.
|
작업 시스템 |
단계 배열 시스템 (아지무트/피치의 2차원 단계 스캔) / 펄스 도플러 |
|
작업 주파수 대역 |
S 밴드 |
|
유효 탐지 범위 |
8km ((RCS=0.01m2) 15km ((RCs=0.5m2) |
|
전체적인 보급 |
360° (네 방향 배열) |
|
탐지 속도 |
2km/h~220km/h |
|
데이터 비율 |
> 5Hz |
|
데이터 인터페이스 |
RJ45 / 1 경로 100 메가 비트 이더넷 |
|
전력 입력 |
3500W (전력 소비) AC200V ~ AC240V (입력) |
|
무게 |
<180kg (자유화 가능한 차량/착형) |
VI.회사 프로파일
회사는 자체 독립적인 연구 개발 팀을 보유하고 있으며 많은 최고의 과학 연구 기관과 전략적 협력을 구축했습니다.그리고 기술 특허와 소프트웨어 저작권을지속적인 혁신을 통해 다양한 응용 시나리오에 적응한 새로운 레이더 시스템을 출시하고 기술 수준이 국제 선도 표준에 도달합니다.세계 시장 접근 요구 사항에 따라.
