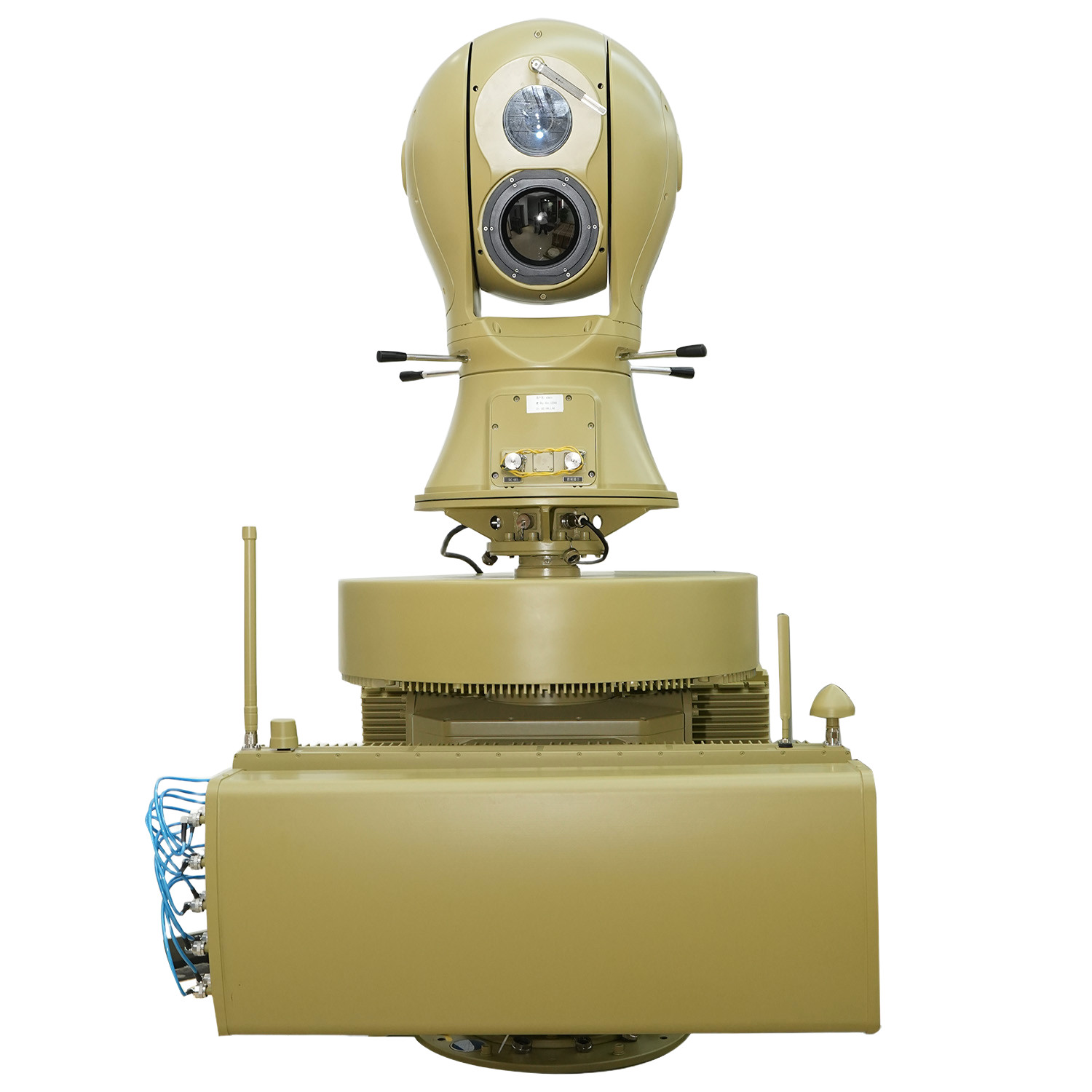

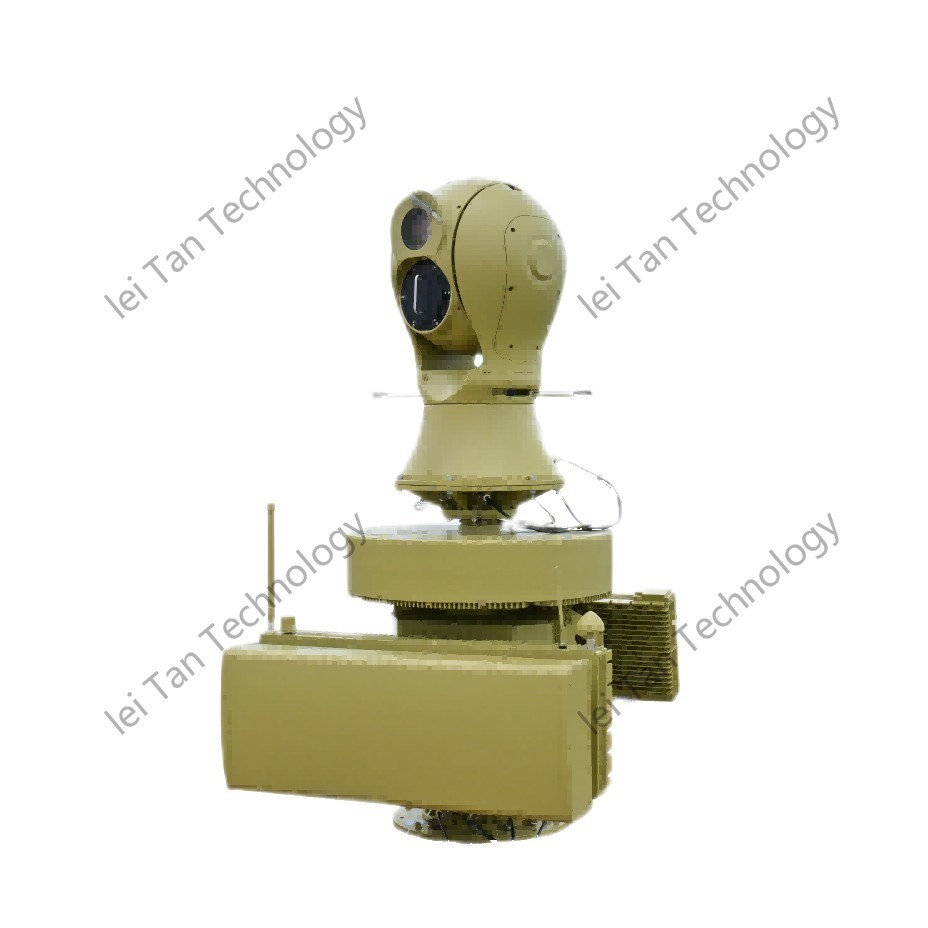

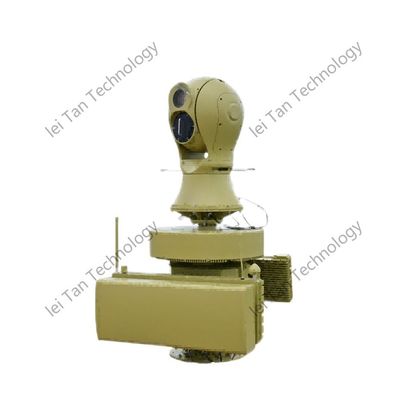

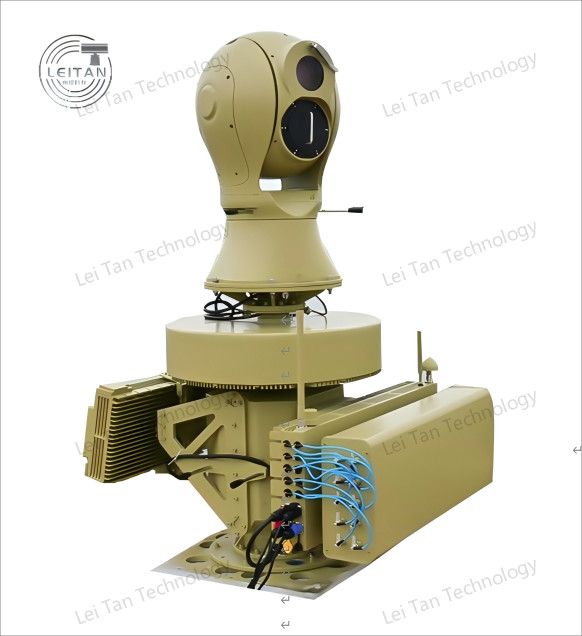

레이더 스펙트럼 광전기 추적 레이더 방어 시스템 다단계 위협 반응
Ⅰ제품 설명
통합 레이더, 스펙트럼 광전기 추적 레이더 방어 시스템 (IRSPT-RDS) 은 최첨단 멀티 센서 방어 솔루션으로그리고 실시간으로 다양한 위협을 무력화합니다.첨단 레이더, 스펙트럼 분석, 광전기 추적 기술을 결합한 이 시스템은 포괄적인 상황 인식과 군사,국토안보, 그리고 중요 인프라 보호
IRSPT-RDS는 장거리 탐지, 신호 정보 (SIGINT) 를 위한 전자 스펙트럼 모니터링을 위한 고성능 레이더를 통합합니다.고해상도 전기 광학/인프라라드 (EO/IR) 추적모듈형 구조는 기존 방어 네트워크와 원활한 통합을 허용하며 지휘 및 제어 (C2) 시스템과의 상호 운용성을 보장합니다.
다단계 위협 대응을 위해 만들어진 이 시스템은 심각성에 따라 위협을 자동으로 분류하고.드론, 미사일 또는 적대적인 전자 전쟁 (EW) 공격에 직면하든 IRSPT-RDS는 복잡한 운영 환경에서 최적의 방어 성능을 보장합니다.
Ⅱ제품 특징
1멀티 센서 퓨전 기술
레이더 탐지: 360° 커버리지를 위한 고해상도 액티브 전자 스캔 어레이 (AESA) 레이더.스펙트럼 모니터링: RF 기반 위협을 탐지하고 분류하기 위한 실시간 신호 분석. 광전기 추적: 정밀 추적을 위해 인공지능 기반의 목표 인식이 가능한 EO/IR 카메라.
2적응적 위협 반응
자동 위협 분류: 인공지능에 기반한 알고리즘이 위협 수준을 평가합니다. (낮은, 중간, 높습니다.)역동적 대책: 부드러운 킬 (저장) 및 하드 킬 (중략) 을 포함한 대응 전략을 조정합니다.
3네트워크 중심의 전쟁 능력
무선 C2 통합: NATO 표준 방어 네트워크와 호환됩니다.데이터 링크 공유: 동맹 시스템과 실시간 위협 데이터 교환.
4높은 이동성 빠른 배포
모듈형 설계: 차량에 장착되거나 선박에 장착되거나 고정된 위치에 설치될 수 있습니다.빠른 설정: 배치 후 몇 분 이내에 완전히 작동합니다.
5모든 날씨, 모든 지형 운영
기상 저항성: 극한 조건 (비, 안개, 모래 폭풍) 에서 기능.EMI/EMP 경화: 전자 간섭 및 사이버 위협에 저항합니다.
Ⅲ제품 기능
1레이더 탐지 추적
장거리 감시: 최대 200km까지의 공중 및 지상 위협을 감지합니다.멀티 타겟 추적: 동시에 고도의 정확도로 500+ 타겟을 추적합니다.ow-Observable Target Detection: 스텔스 항공기와 작은 드론을 식별할 수 있다.
2스펙트럼 모니터링 전자 전쟁
RF 신호 분석: 레이더, 통신 및 방해 소스를 식별하고 위치합니다.자동 신호 지문: 알려진 위협 서명 (적의 드론, EW 시스템) 을 인식합니다.액티브 제임 속임수: 적대적 신호를 적응적인 대책으로 방해합니다.
3광전기 추적 목표
고해상도 영상: EO/IR 카메라가 낮과 밤의 감시 기능을 제공합니다.레이저 명칭: 가로채기기 또는 방향 에너지 무기를 안내합니다.인공지능 기반 인식: 실시간으로 목표물 (UAV, 미사일, 차량) 을 분류합니다.
4다단계 위협 중화
가볍게 죽이는 방법:전자 방해 (RF GPS 스푸핑)직선 적외선 대책 (DIRCM)가혹 한 살인 조치:미사일 방어 시스템과의 통합레이저 기반 가로채기 (선택)
5지휘 제어 (C2) 통합
실시간 전투 현장 시각화: 통일 된 대시보드에서 위협 데이터를 표시합니다.자동 반응 프로토콜: 빠른 반응을 위해 미리 프로그래밍 방어 순서.원격 조작: 보안 위성 또는 암호화된 라디오 링크를 통해 제어할 수 있습니다.
Ⅳ제품 매개 변수
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
| 적외선 열영상 | 검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
| 고해상도 가시광선 | 센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
| 추적 기능 | 1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
| 분석 | 116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
| 기능 증진 | 1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
| 서보 턴테일 모듈의 지수 매개 변수 | |
| 단축 회전대 | 1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
VI:제품 특징
|
|
|
|
실시간 모니터링 및 추적 |
하이동칭 드론 방어 시스템은 드론의 움직임을 실시간으로 감시하고 추적할 수 있습니다이 시스템은 드론의 목표물을 빠르게 식별하고 추적할 수 있습니다., 실시간으로 위치, 속도, 비행 궤도를 파악합니다. |
|
간섭과 속임수 |
이 시스템은 강력한 방해 및 속임수 기능을 가지고 있습니다. 방해 모드에서 시스템은 자동으로 또는 수동으로 라디오 방해를 활성화하여 드론을 즉시 착륙, 떠,또는 기지로 돌아가속임수 모드에서는 GNSS 스푸핑 기술을 사용하여 드론을 의도된 비행 경로에서 제한된 지역과 핵심 지역에서 멀리 안내합니다. |
|
상황 분석 및 지휘 결정 |
하이동칭 드론 방어 시스템은 탐지된 드론 위협의 상황을 분석하고 사용자에게 명령 결정 지원을 제공할 수 있습니다.이 시스템은 레이더에서 얻은 실시간 데이터를 사용하여 드론의 위협 수준을 빠르게 평가합니다., 광학 센서 및 전자 정찰 장비, 미리 설정된 위협 평가 모델과 결합하여 사용자에게 대응 권장 사항을 제공합니다. |
|
다단계 조정 대응 |
이 시스템은 레이더, 스펙트럼 및 전기 광학 기술을 포함하는 3 레벨 및 2 레벨 인터 커넥션 처분 모드를 지원합니다.스펙트럼 탐지, 전기 광학 추적은 함께 작동하여 드론의 포괄적 인 모니터링과 추적을 제공하며 위협 수준에 따라 방해 또는 속임수 전략을 자동으로 조정합니다.이중 레벨 연결 모드, 사용자들은 스펙트럼과 레이더, 전기 광학과 레이더의 조합을 선택할 수 있습니다또는 실제 상황에 기반한 전기 광학으로 스펙트럼을 사용해서 다양한 시나리오에서 유연하게 드론 위협에 대처할 수 있습니다.. |
|
지역 보호 |
하이동칭 무인기 방어 시스템은 넓은 지역을 효과적으로 보호할 수 있습니다.그 광범위한 커버리지와 강력한 모니터링 및 방해 능력은 경보 구역과 핵심 지역을 포괄적으로 감시 할 수 있습니다., 중요한 지역이 드론 위협으로부터 안전하게 유지되도록 보장합니다. |
