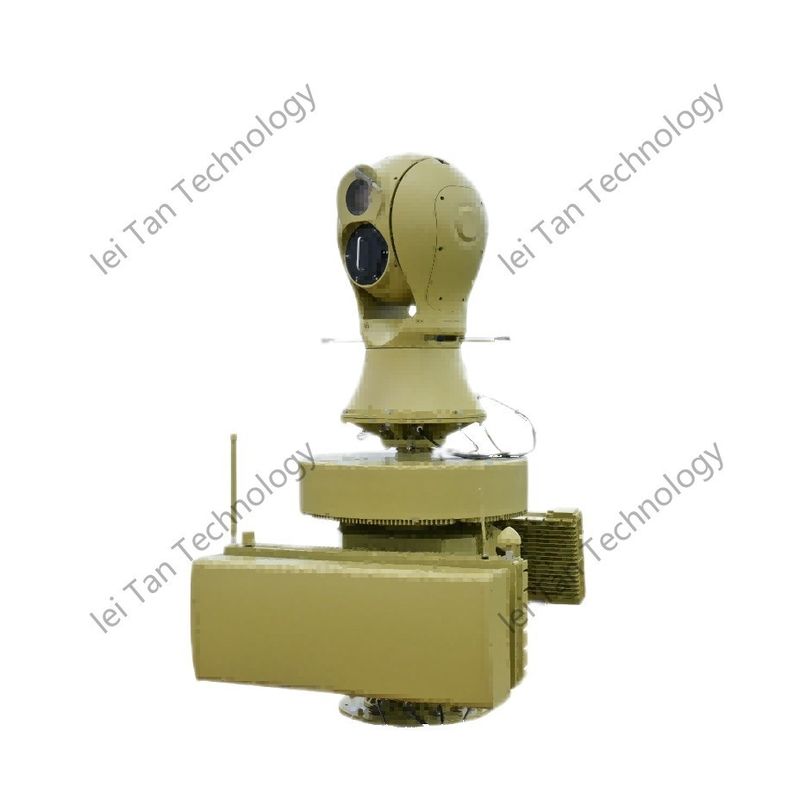

드론 탐지, 3km 간섭 범위 레이더 방어 시스템 강제 착륙 또는 귀환
Ⅰ제품 설명
드론 탐지, 3km 간섭 범위 레이더 방어 시스템은 안전한 공간 내에서 허가되지 않은 드론을 탐지, 추적 및 중화하도록 설계된 첨단 대 드론 솔루션입니다.이 시스템은 레이더 검출을 통합합니다., 라디오 주파수 (RF) 분석 및 방향 간섭 기술을 통해 드론 위협에 대한 포괄적 인 보호를 보장합니다.
Ⅱ제품 특징
1장거리 탐지 고정도
5km의 드론 탐지 범위가 첨단 레이더와 RF 스캐닝을 이용합니다다중 센서 융합 (래더, RF, 광학) 으로 고정도 추적360° 전방위 커버리지
2. 효과적인 대 드론 간섭
3km 간섭 범위 방향 신호 방해강제 착륙, 귀국 (RTH) 및 신호 장애를 지원합니다.멀티 밴드 제임 (GNSS, 2.4GHz, 5.8GHz, ISM 밴드) 은 광범위한 호환성을 위해 사용된다.
3지능형 위협 인식
인공지능으로 작동하는 드론 분류 (친선형 드론과 적대형 드론을 구분)실시간 경고를 가진 자동 위협 평가악성 드론 모델의 블랙리스트 데이터베이스
4유연한 배치 옵션
고정, 모바일 및 휴대용 구성이 가능합니다.신속한 배치 (10분 미만 이동 부대)명령 및 제어 (C2) 시스템과 네트워크 통합.
5사용자 친화적인 동작
직관적인 소프트웨어 인터페이스와 실시간 레이더 지도자동 방어 모드 (한 번의 클릭으로 활성화)PC 또는 모바일 장치를 통해 원격 모니터링 및 제어.
Ⅲ제품 기능
1드론 탐지 추적
레이더 탐지:5km 이내에 있는 드론을 탐지하고 탐지합니다.RF 스펙트럼 분석: 드론 통신 신호 (Wi-Fi, 리모컨, GPS) 를 식별합니다.광적 검증: 고해상도 카메라로 표적을 확인합니다.
2신호 간섭 중화
GNSS 방해: GPS/GLONASS/베이두 신호를 방해하여 드론을 떠다니거나 착륙하도록 강요합니다.원격 제어 장애: 2.4GHz/5.8GHz 신호를 차단하여 RTH 또는 강제 착륙을 유발합니다.방향 간섭: 부작용을 최소화하기 위해 집중 간섭
3다층 방어 전략
소프트 킬 (비파괴): 신호 방해, 스푸핑 또는 강제 착륙.하드 킬 (선택): 운동 시스템 (예를 들어, 네트워크 총, 레이저) 과 통합.자동 대응: 위협 수준에 따라 미리 프로그램된 대응 조치.
4데이터 기록 분석
이벤트 로깅: 법의학 분석을 위해 탐지된 모든 드론 활동을 저장합니다.위협 보고: 자동 사고 요약을 생성합니다.실시간 경보: 오디오, 시각 또는 네트워크 경보를 통해 운영자를 알립니다.
5시스템 통합 확장성
C2 통합용 API: 제3자 보안 시스템과 호환됩니다.멀티 유닛 네트워킹: 광범위한 드론 방어 조율을 가능하게 합니다.모듈 확장: 추가 센서 (열, 음향 감지) 를 지원합니다.
Ⅳ제품 매개 변수
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
| 적외선 열영상 | 검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
| 고해상도 가시광선 | 센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
| 추적 기능 | 1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
| 분석 | 116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
| 기능 증진 | 1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
| 서보 턴테일 모듈의 지수 매개 변수 | |
| 단축 회전대 | 1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
VI:제품 특징
|
제품 특징 |
하이동칭 드론 방어 시스템은 드론의 움직임을 실시간으로 감시하고 추적할 수 있습니다이 시스템은 드론의 목표물을 빠르게 식별하고 추적할 수 있습니다., 실시간으로 위치, 속도, 비행 궤도를 파악합니다. |
|
간섭과 속임수 |
이 시스템은 강력한 방해 및 속임수 기능을 가지고 있습니다. 방해 모드에서 시스템은 자동으로 또는 수동으로 라디오 방해를 활성화하여 드론을 즉시 착륙, 떠,또는 기지로 돌아가속임수 모드에서는 GNSS 스푸핑 기술을 사용하여 드론을 의도된 비행 경로에서 제한된 지역과 핵심 지역에서 멀리 안내합니다. |
|
상황 분석 및 지휘 결정 |
하이동칭 드론 방어 시스템은 탐지된 드론 위협의 상황을 분석하고 사용자에게 명령 결정 지원을 제공할 수 있습니다.이 시스템은 레이더에서 얻은 실시간 데이터를 사용하여 드론의 위협 수준을 빠르게 평가합니다., 광학 센서 및 전자 정찰 장비, 미리 설정된 위협 평가 모델과 결합하여 사용자에게 대응 권장 사항을 제공합니다. |
|
다단계 조정 대응 |
이 시스템은 레이더, 스펙트럼 및 전기 광학 기술을 포함하는 3 레벨 및 2 레벨 인터 커넥션 처분 모드를 지원합니다.스펙트럼 탐지, 전기 광학 추적은 함께 작동하여 드론의 포괄적 인 모니터링과 추적을 제공하며 위협 수준에 따라 방해 또는 속임수 전략을 자동으로 조정합니다.이중 레벨 연결 모드, 사용자들은 스펙트럼과 레이더, 전기 광학과 레이더의 조합을 선택할 수 있습니다또는 실제 상황에 기반한 전기 광학으로 스펙트럼을 사용해서 다양한 시나리오에서 유연하게 드론 위협에 대처할 수 있습니다.. |
|
지역 보호 |
하이동칭 무인기 방어 시스템은 넓은 지역을 효과적으로 보호할 수 있습니다.그 광범위한 커버리지와 강력한 모니터링 및 방해 능력은 경보 구역과 핵심 지역을 포괄적으로 감시 할 수 있습니다., 중요한 지역이 드론 위협으로부터 안전하게 유지되도록 보장합니다. |
