저고도 안전 레이더 시스템 5km 이상 지장을 감지하기 위한 방향 안티 드론 시스템
I. 제품 설명

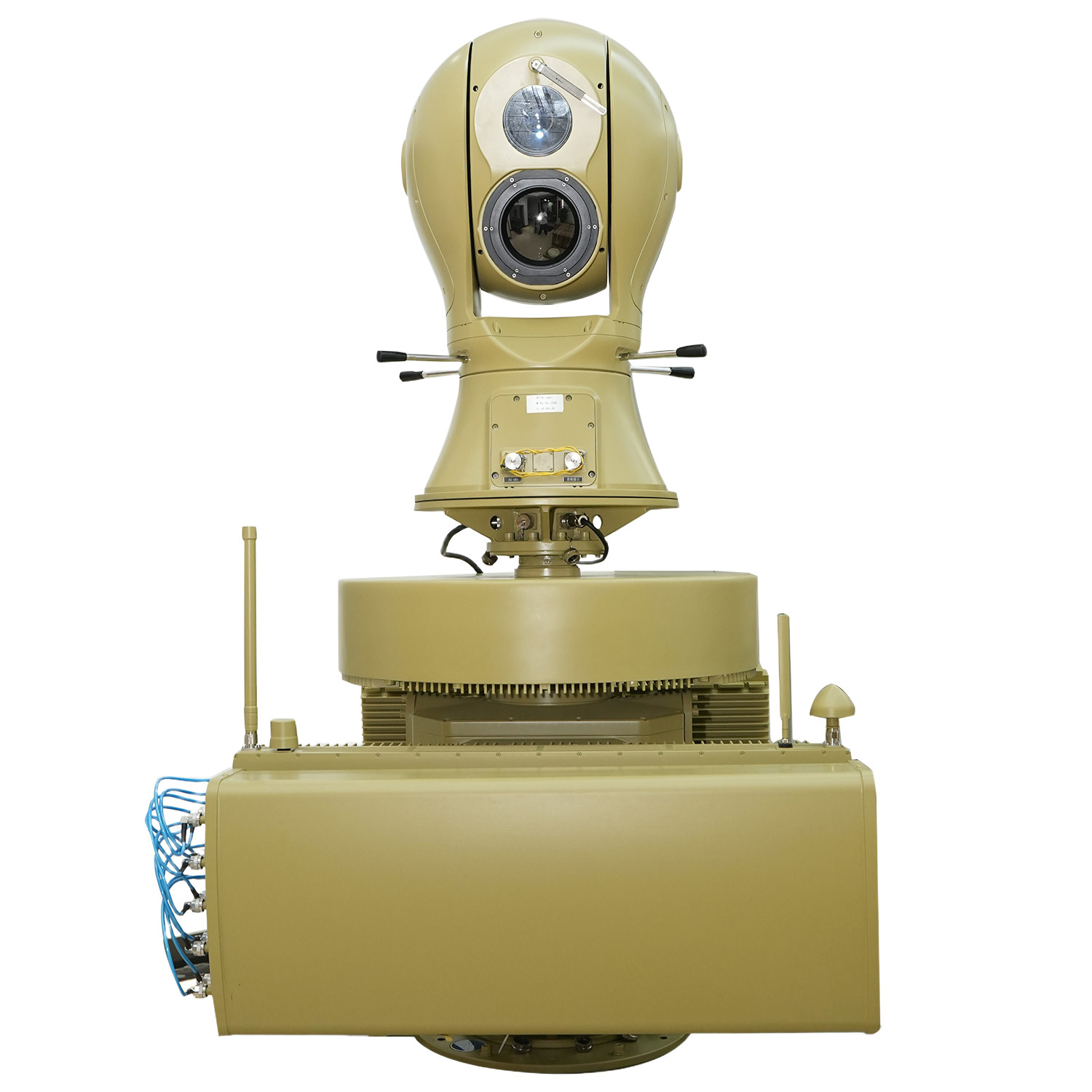

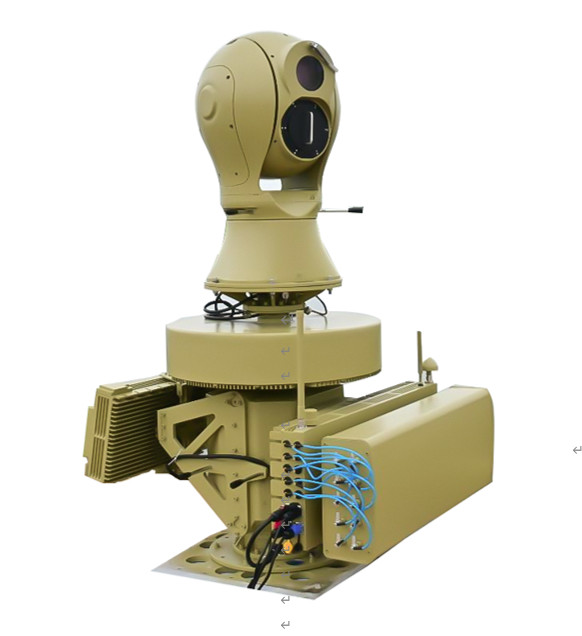

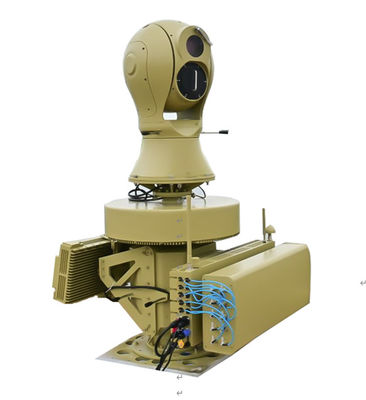

5인1방향 안티 드론 방어 시스템은 군사 기지와 같은 중요한 지역에서 허가되지 않은 드론을 탐지하고 모니터링하고 대응하도록 설계된 포괄적인 솔루션입니다.정부 시설이 시스템은 레이더 탐지, 라디오 주파수 (RF) 탐지, 전기 광학 추적, 전자 간섭그리고 GNSS 스푸핑탐지에서 대책에 이르기까지 닫힌 루프 솔루션을 제공하여 실시간 모니터링과 드론 침입에 대한 신속한 대응을 보장합니다.이 시스템은 고정 및 이동용 배치에 적합하며 기존 및 비정상적인 드론 위협에 대한 방어 능력이 있습니다..
II. 제품 특성

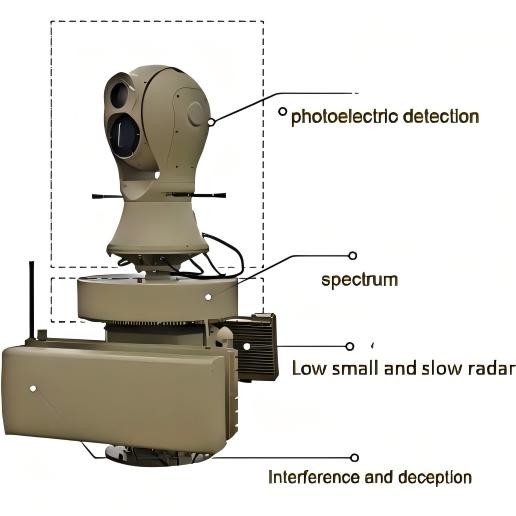

통합 검출 및 대책
이 시스템은 레이더, RF 탐지 및 전기 광적 추적을 포함한 활성 및 수동 탐지 기술을 결합하여 드론 위협의 포괄적이고 정확한 탐지를 제공합니다.또한 GNSS 스푸핑 및 전자 간섭 기능을 통합하여 탐지 된 드론을 효과적으로 중화합니다..
유연하고 사용자 정의 가능
이 시스템은 유연한 배포 옵션을 제공하며 특정 사용자 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다.그것은 수동 및 자동 작동 모드 모두를 지원하고 다양한 운영 환경에 적응하기 위해 여러 탐지 스키마를 제공합니다.
강력한 환경 적응력
III. 제품 기능
포괄적 인 검증:이 시스템은 레이더, RF 탐지 및 전기 광적 추적을 사용하여 드론을 실시간으로 탐지하고 추적합니다.5km 이상의 탐지 범위를 제공하며 동시에 여러 표적을 식별하고 추적할 수 있습니다..
자동화 C대책:이 시스템은 드론 위협을 감지하면 전자 간섭 및 GNSS 스푸핑과 같은 대응 조치를 자동으로 시작할 수 있습니다.이 대책은 드론의 제어 신호와 내비게이션 시스템을 방해합니다, 효과적으로 위협을 무력화.
데이터 관리 및 분석:이 시스템에는 제어기와 관리 소프트웨어가 포함되어 있으며 사용자가 탐지 데이터를 관리하고 분석하고 경보 구역을 설정하고 응답 프로토콜을 구성 할 수 있습니다.또한 상황 인식 강화를 위해 다른 보안 시스템과의 통합을 지원합니다..
IV.파라미터
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤ 95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
| 적외선 열영상 | 검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
| 고해상도 가시광선 | 센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
| 추적 기능 | 1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
| 분석 | 116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
| 기능 증진 | 1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
| 서보 턴테일 모듈의 지수 매개 변수 | |
| 단축 회전대 | 1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
