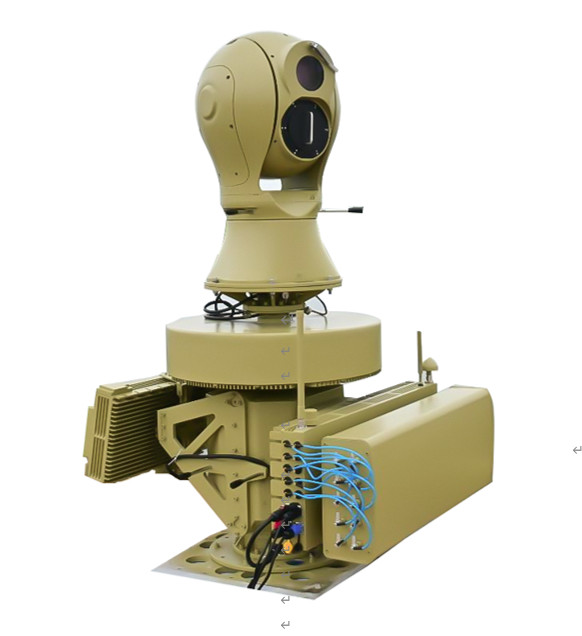

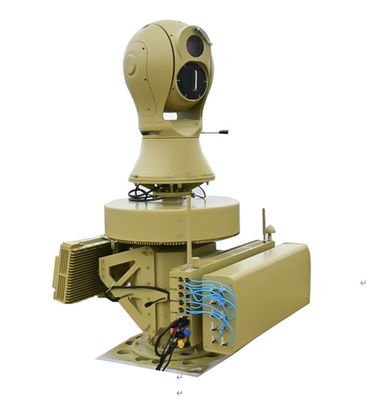

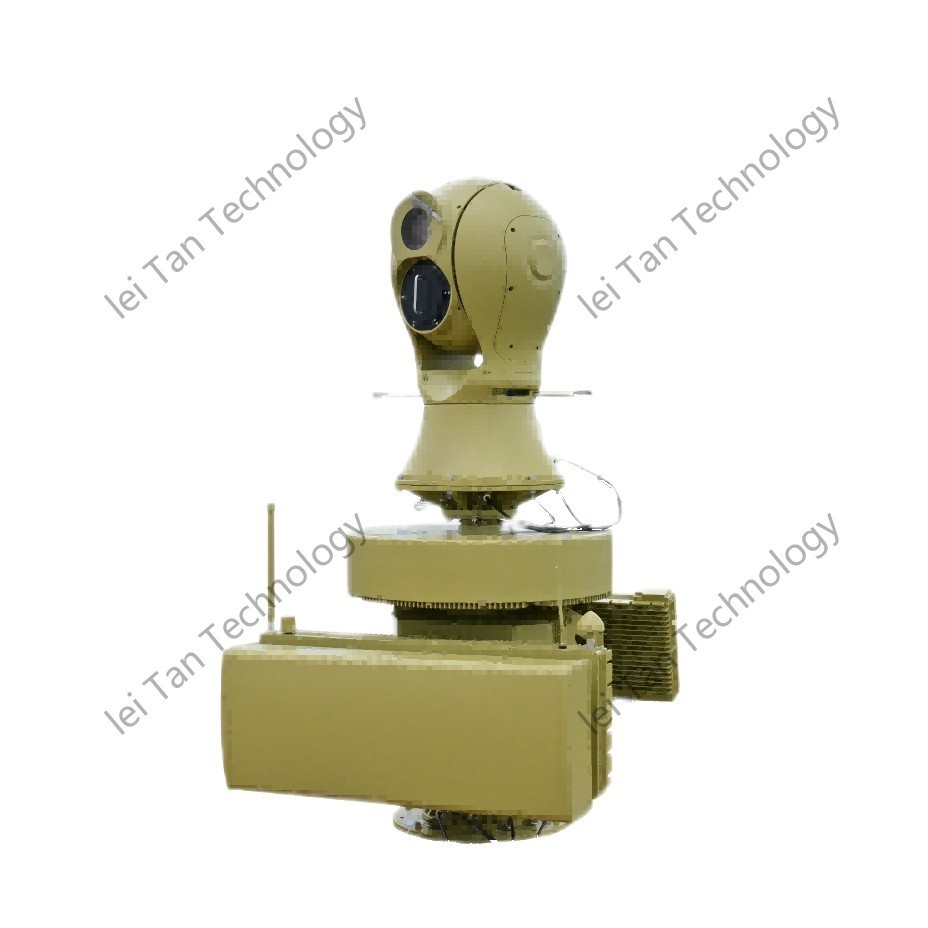

5km 이상 낮은 고도 보안 레이더 시스템을 탐지, 방해 및 공격하기 위한 5인 1 방향 안티 드론 시스템
I. 제품 설명
이 제품의 방향성 안티 드론 방어 시스템은그리고 군사 기지 같은 중요한 지역에서 미세하고 작은 민간 드론을 대응이 시스템은 실시간 전기 광적 추적, 고정도 레이더, 전체 스펙트럼 탐지,전자 간섭, 그리고 GNSS 속임수는 무인 항공기 침입에 대한 포괄적 인 방어를 제공합니다. 탐지 범위는 5 킬로미터를 초과하여 넓은 지역에 대한 신뢰할 수있는 보호를 제공합니다.
II. 제품 특성
멀티 기술 통합
이 시스템은 5개의 핵심 기술인 레이더, 전기 광학, 전체 스펙트럼 탐지, 전자 간섭 및 GNSS 스푸핑을 통합하여 하나의 통합된 솔루션으로 구성합니다.이 조합은 다양한 종류의 드론에 대한 포괄적 인 탐지 및 효과적인 대책을 보장합니다..
높은 탐지 정확성
레이더, 전기 광학 및 전체 스펙트럼 검출을 결합함으로써 이 시스템은 드론 목표물을 탐지하고 식별하는 데 높은 정확도를 달성합니다.다른 종류의 드론을 구별하고 실시간 추적 및 식별을 제공할 수 있습니다..
자동 반응
이 시스템은 수동 및 자동 작동 모드를 지원합니다.목표물을 탐지하고 위협을 중화하기 위해 전자 간섭이나 GNSS 스푸핑과 같은 대책을 자동으로 시작할 수 있습니다..
III. 제품 기능
포괄적 인 검증
이 시스템 은 레이더, 풀 스펙트럼 탐지, 전기 광학 추적 을 이용 하여 드론 을 감지 하고 추적 할 수 있으며, 드론 의 위치, 속도, 궤도 에 대한 실시간 정보 를 제공한다.
전자 간섭 및 GNSS 스푸핑
이 시스템은 전자적 간섭과 GNSS 스푸핑을 통해 드론 운영을 방해할 수 있습니다. 드론 제어 주파수를 방해하기 위해 신호를 방출하고 드론을 오해하기 위해 GPS 신호를 조작할 수 있습니다.제대로 작동할 수 없도록
IV- 파라미터
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤ 95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
| 적외선 열영상 | 검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
| 고해상도 가시광선 | 센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
| 추적 기능 | 1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
| 분석 | 116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
| 기능 증진 | 1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
| 서보 턴테일 모듈의 지수 매개 변수 | |
| 단축 회전대 | 1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
