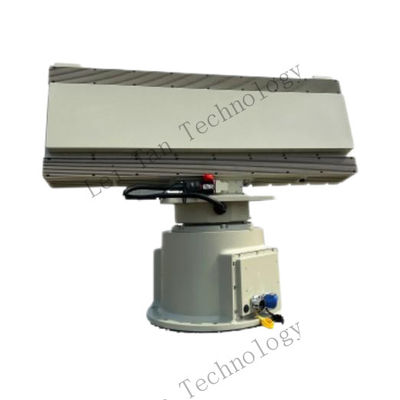

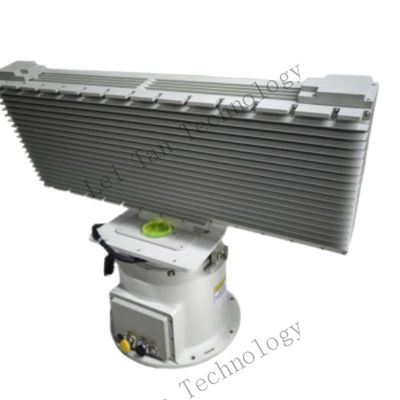

액티브 페이즈드 어레이 안테나 전자 스캔 UAV 탐지 레이더 X 대역
Ⅰ.제품 설명
액티브 일렉트로닉 스티어드 어레이 시스템 (Active Electronically Steered Array System) 은 탐지, 경보,그리고 국경과 같은 중요한 지역에서 미세 및 소형 민간 UAV (인도 무인 항공기) 의 목표 표시이 시스템은 레이더 배열, 기계 회전장치, 전원 어댑터,목표물의 아지무트 등 정확한 궤도 정보를 제공하기 위해 함께 일합니다., 범위, 고도, 속도.
Ⅱ제품 특징
1높은 실시간 및 높은 정확성 이 시스템은 멀리 떨어진 목표물을 고밀도로 추적하여 국경 경비원들에게 효과적인 의사결정을 위해 신뢰할 수있는 정보를 제공합니다.
2.강한 환경 적응력 그것은 밤, 비, 눈, 안개 및 먼지를 포함한 모든 날씨 조건에서 24 시간 동안 작동하며 중단없이 지속적인 모니터링을 보장합니다.
3높은 유연성 이 시스템은 장거리 목표물 검출을 위해 설계되었으며 설치가 쉽고 다양한 환경에서 신속하게 배치 할 수 있습니다.
4.DBF 기술 디지털 빔 포밍 (DBF) 기술은 여러 개의 빔을 방출하여 시스템의 방해 방지 기능을 향상시킵니다.
5단계적 배열 시스템 첨단 활성 단계적 배열 시스템을 활용하여 레이더 탐지 성능을 향상시키고 목표물의 3차원 좌표 정보를 출력합니다.
6높은 비용 효율성
지속적인 최적화를 통해 제품은 감지 성능, 신뢰성, 사용성 및 경제성 사이의 완벽한 균형을 달성합니다.
Ⅲ제품 기능
|
원격 제어 |
원격 켜고 끄는 기능을 지원합니다. |
|
위치 및 방향 |
위치 및 오리엔테이션 기능이 있습니다 |
|
정보 출력 |
감지된 물체의 거리와 속도, 각과 같은 정보를 얻는 것을 지원합니다. |
|
멀티 타겟 추적 |
멀티 타겟 추적 스위칭 로직을 지원합니다. 실시간으로 여러 타겟의 모든 궤도를 추적 할 수 있습니다. |
|
목표 핵융합 처리 기능 |
멀티 센서 데이터 퓨전 처리 기능을 지원합니다. |
|
방위구역 관리 |
유연하게 방어 구역을 설정하고 정확하게 위치하고 침입 경보를 유발할 수 있습니다. |
|
간섭 방지 능력 |
감지 감수성/속도 범위의 온라인 조정 기능과 비정상적인 궤도 간섭을 필터할 수 있는 기능이 있습니다.엉망으로 인한 거짓 경보를 효과적으로 필터링 할 수 있습니다. |
|
온라인 모니터링 기능 |
작동 상태 및 고장 경보를 모니터링하는 기능이 있습니다. 장비 오프라인 경보 기능이 있습니다. |
|
원격 모니터링 상태 |
원격 모니터링 기능이 있고, 장비 상태를 실시간으로 보고할 수 있습니다. 장비는 온라인/오프라인 경보 기능을 가지고 있습니다. |
|
온라인 자체 검사 기능 |
장비는 온라인 자체 검사 기능이 있습니다. |
|
적응력 있는 처리능력 |
이동 대상 적응적 혼돈 처리 기능과 적응적 혼돈 지도 처리 기능 |
|
연결 기능 |
레이더 패널 틸트 연결 기능, 표적 추적 및 증거 포착 (자동 추적 모드, 레이더 추적 모드, 이미지 추적 모드) |
|
맹점 채용을 위한 여러 사이트 네트워크 |
여러 장치의 네트워킹을 위한 기능이 있습니다. 여러 사이트 공동 탐지를 위한 기능이 있습니다. 인접한 사이트 고장 경우 맹점 채우기 위한 기능이 있습니다. |
Ⅳ제품 매개 변수
|
작업 시스템 |
활성 디지털 단계 배열 (아지무스 기계 스캔 + 고도 전자 스캔) / 펄스 도플러 |
|
작업 주파수 대역 |
X 밴드 |
|
유효 탐지 범위 |
100m·5.0km (드론 RCS≥0.01m2) |
|
아지무스 커버리 |
360° |
|
고도 커버리 |
40° |
|
탐지 속도 |
1.8km/h ∙ 270km/h |
|
아지무스 정확도 |
≤0.5° (검색) ≤0.3° (추적) |
|
높이의 정확성 |
≤1.0° (검색) ≤0.5° (추적) |
|
범위 정확도 |
≤ 10m |
|
데이터 비율 |
≥0.2Hz |
|
데이터 인터페이스 |
RJ45/1 100Mbps 이더넷 |
|
전력 입력 |
≤350W (전력 소비) AC200-AC240 (입력) |
|
작동 온도 |
- 40°C+55°C |
|
무게 |
≤48kg (전 기계) |
