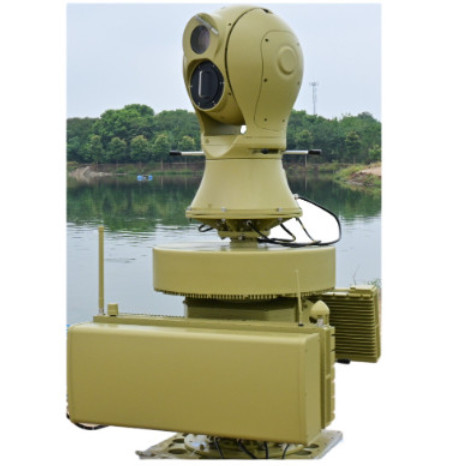

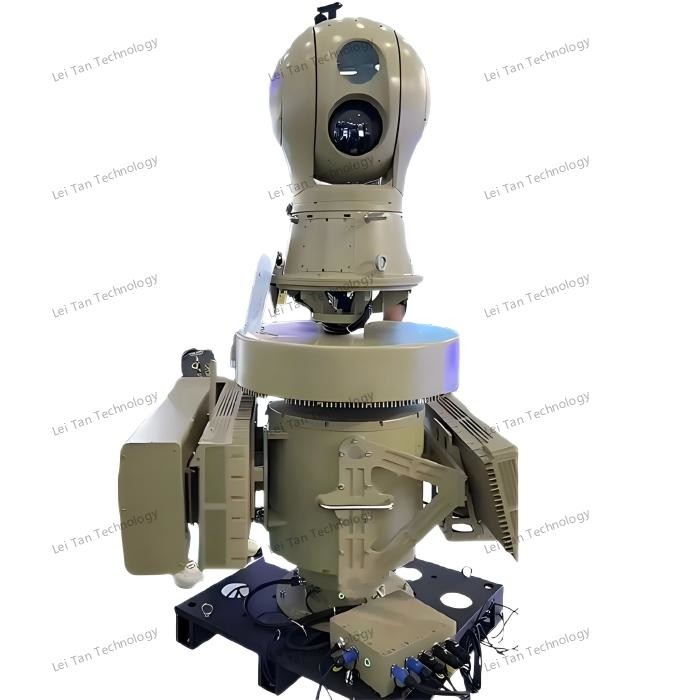

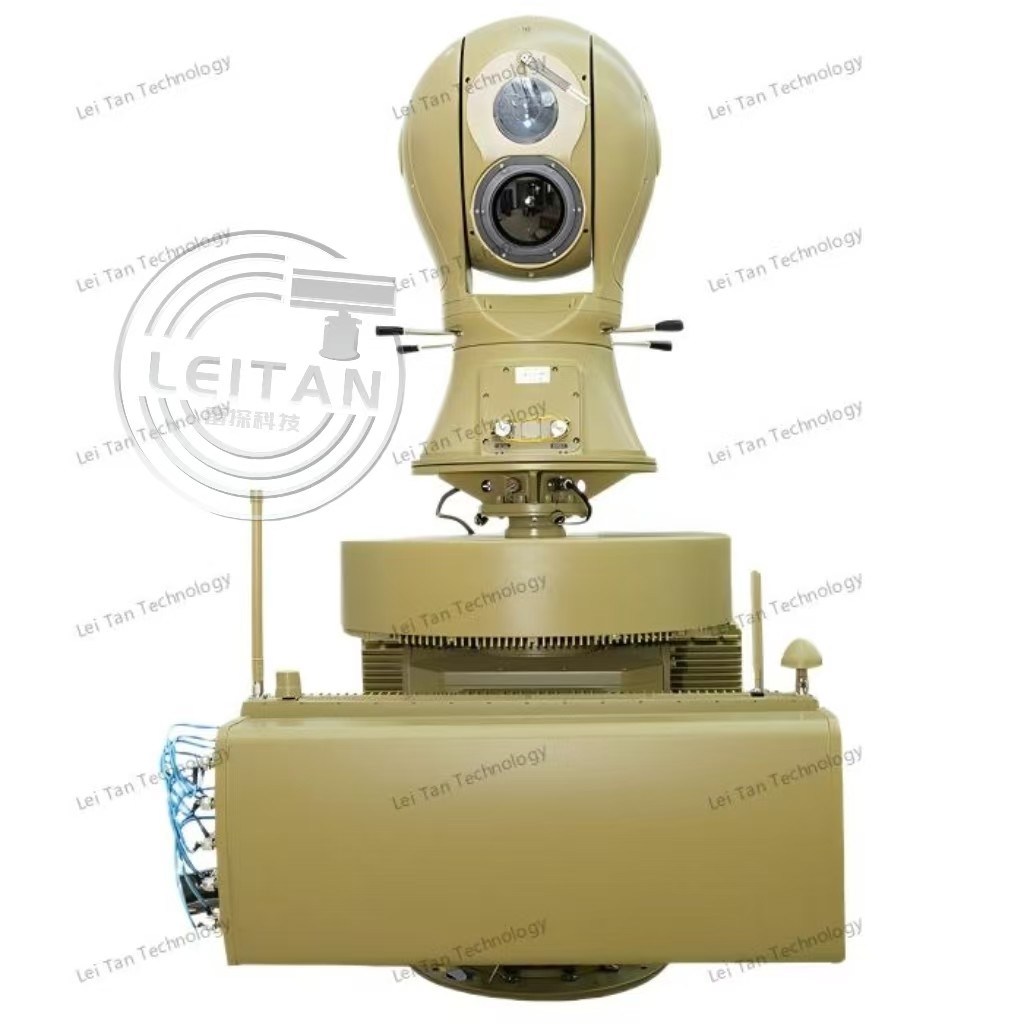

고도로 통합된 모듈성 통합된 광학 추적 5km 범위 방향성UAV 방지 시스템
난...제품 설명
하이동징 방향성 UAV 방지 시스템은 매우 통합된 모듈형 장치로, 대규모 사유 보호 구역과 대규모 행사 장소의 안전을 보호하기 위해 특별히 설계되었습니다.전기 광학 추적과 같은 여러 첨단 기술을 통합합니다., 전체 스펙트럼 모니터링, 레이더, 전파 간섭 및 GNSS 스푸핑, 실시간 추적, 탐지, 간섭 및 UAV의 스푸핑을 가능하게합니다. 레이더 탐지를 결합함으로써,전파 감지, 전기 광적 추적, 시스템은 다양한 위협에 유연하게 대응하고 주요 영역의 안전을 보장 할 수있는 5 인 1 방어 시스템을 구축합니다.
II. 제품 특성
높은 통합
하이동징 방향성 무인 항공기 방어 시스템은 레이더, 광학 센서, 전자 정찰 장비, 전자 대응 장치 등 여러 기능을 통합하고 있습니다.하나의 단위로이 통합 구조 설계는 컴팩트하고 효율적인 시스템 레이아웃을 달성합니다.높은 통합은 시스템의 성능 안정성을 향상시킬뿐만 아니라 시각적 인식성과 억제력을 증가시킵니다..
다방법 검출
이 시스템은 주파수 스펙트럼 탐지, 레이더 탐지 및 전기 광적 추적을 결합하여 활성 및 수동 탐지 방법을 효과적으로 보완합니다.주파수 스펙트럼 검출은 UAV의 신호 특성을 식별 할 수 있습니다., 레이더 검출은 3차원 좌표 정보를 제공하고, 전기 광적 추적은 실시간으로 의심스러운 표적을 모니터링하고 확인 할 수 있습니다.이 다방법 탐지 방식은 5km 범위 내에서 UAV를 효율적으로 모니터링하고 추적 할 수 있습니다..
다단계 관리 및 통제
하이동징 방향성 UAV 방지 시스템은 3단계 연계 (래더 + 주파수 스펙트럼 + 전기 광학) 및 이중 연계 반응 모드를 지원합니다.다양한 위협 수준과 응용 시나리오에 따라 대응 전략을 유연하게 조정할 수 있습니다.이 다단계 관리 및 제어 메커니즘은 시스템이 복잡하고 다양한 UAV 위협에 직면했을 때 신속하게 정확한 결정과 대응을 할 수 있도록 보장합니다.
유연한 간섭 및 스푸핑 모드
이 시스템은 UAV를 착륙하거나 떠다니도록 강요할 수 있는 수동 또는 자동 간섭 모드로 장착되어 있다. 또한, 스푸핑 모드는 UAV를 경고 구역과 핵심 영역에서 멀어지게 할 수 있다.이러한 간섭 및 스푸핑 모드의 유연한 조합은 사용자에게 다양한 대응 옵션을 제공하여 다양한 유형의 UAV 위협을 효과적으로 처리합니다..
폭넓은 적용
하이동징 방향성 UAV 방지 시스템의 레이더 탐지 범위와 주파수 스펙트럼 탐지 범위는 5 킬로미터에 도달 할 수 있으며 전기 광학 추적 거리는 5,000 미터를 초과 할 수 있습니다.이 광범위한 커버리지는 시스템이 큰 지역을 효과적으로 모니터링하고 UAV 위협에 대한 주요 구역의 보안을 보장 할 수 있습니다..
III. 제품 기능
실시간 모니터링 및 추적
하이동징 방향성 무인 항공기 방어 시스템은 실시간으로 무인 항공기의 역학을 모니터링하고 추적할 수 있습니다.전기 광학 추적이 시스템은 UAV의 위치를, 속도, 비행 궤도에 대한 실시간 정보를 획득하여 목표물을 빠르게 감지하고 로크할 수 있습니다.
간섭 과 위조
이 시스템은 강력한 간섭 및 스푸핑 기능으로 장착되어 있습니다. 간섭 모드에서 시스템은 자동 또는 수동으로 전파 간섭을 활성화하여 UAV를 착륙하도록 강요합니다.,스푸핑 모드에서는 GNSS 스푸핑 기술을 사용하여 UAV를 계획된 경로와 경고 및 핵심 구역에서 멀리 안내합니다.
상황 분석 및 지휘 결정 지원
하이동징 방향성 무인 항공기 방어 시스템은 탐지된 무인 항공기의 위협 수준을 분석하고 사용자를 위한 명령 결정 지원을 제공할 수 있습니다.광적 센서, 그리고 미리 설정된 위협 평가 모델을 갖춘 전자 정찰 장비, 시스템은 UAV의 위협 수준을 신속하게 결정하고 그에 따른 대응 제안을 할 수 있습니다.
다단계 연계 반응
이 시스템은 3단계 연결 (래더 + 주파수 스펙트럼 + 전기 광학) 및 2단계 연결 응답 모드를 지원합니다. 3단계 연결 모드에서, 레이더 감지, 주파수 스펙트럼 감지,전기 광적 추적은 함께 작동하여 UAV를 포괄적으로 모니터링하고 추적하고 위협 수준에 따라 자동으로 간섭 또는 스푸핑 전략을 조정합니다.이중 연결 모드에서 사용자는 레이더와 주파수 스펙트럼, 레이더와 전기 광학,또는 주파수 스펙트럼과 전기 광학 연결을 통해 다양한 시나리오에서 유연하게 UAV 위협을 처리.
지역 보호
하이동징 방향성 무인 항공기 방어 시스템은 넓은 지역을 효과적으로 보호할 수 있습니다.그 광범위한 커버리지와 강력한 모니터링 및 간섭 능력은 경고 및 핵심 구역을 포괄적으로 모니터링 할 수 있습니다., UAV 위협에 대한 주요 지역의 보안을 보장합니다.
V. 제품 매개 변수
| 기능적 지표 | |
| 표준 구성 | UAD-XTF-PZGLE05 (래더, 스펙트럼, 전기 광학, 방해, 속임수, 컨트롤러 및 관리 소프트웨어) |
| 탐지 거리 | ≥5km |
| 탐지 주파수 대역 | 70 MHz ~ 6000 MHz, 참고: 다른 주파수 대역은 사용자 정의 할 수 있습니다. |
| 속이는 빈도 | GPS/GALILEO/GLONASS/베이두 |
| 거짓된 거리 | ≥1km |
| 간섭 주파수 대역 | 5900-6200MHz/5600-5950MHz/5100-5350MHz |
| 4850-5100MHz/2280-2540MHz/1750-2000MHz | |
| 1100-1400MHz/850-1050MHz/720-950MHz /410-520MHz | |
| 레이더 매개 변수 | 상세한 매개 변수는 아래와 같습니다: 레이더 모듈 성능 매개 변수 |
| 광전자 매개 변수 | 태양 전지 매개 변수 세부 매개 변수는 아래 표에서 나열되어 있습니다 *4 태양 전지 모듈 성능 매개 변수 |
| 기계적 표시기 | |
| 바람 저항 | 10강풍 |
| 작동 온도 | -40°C55°C |
| 저장 온도 | -45°C65°C |
| 보호 등급 | IP65 |
| 작동 습도 | ≤95% |
| 데이터 인터페이스 | RJ45 |
| 전원 포트 | 전압: 220V 전력: ≤550W (탐지 모드), ≤1950W (반조치 모드) |
| 무게 | 250kg |
| 크기 | 850mmx850mmx1700mm |
| 플랫폼 특징 | 화이트리스트와 블랙리스트, 실시간 탐지, 광적 추적, 자동 대책, 수동 대책, GIS 지도, 데이터 저장, 이벤트 질의 |
| 스펙트럼 탐지 모듈 지표 매개 변수 | |
| 탐지 주파수 대역 | 20MHz-6GHz |
| 탐지 반지름 | ≥5km |
| 반지름 거리를 결정합니다. | ≥5km, 일부 드론 브랜드와 모델을 인식 할 수 있습니다. |
| 탐지 각도 | 360° |
| 각측정 정확도 오류 (중기 제곱 뿌리) | 5km 이상의 거리 ≤ 1° |
| 최소 탐지 고도 | <0m |
| 간섭 모듈 표시기 매개 변수 | |
| 간섭 주파수 대역 | 5900~6200MHz |
| 5600-5950MHz | |
| 5100-5350MHz | |
| 4850-5100MHz | |
| 2280-2540MHz | |
| 1750~2000MHz | |
| 1100~1400MHz | |
| 850~1050MHz | |
| 720~950MHz | |
| 410-520MHz | |
| 전원 포트 | 50W |
| 간섭 거리는 | 3km |
| 레이더 모듈 매개 변수 | |
| 작업 시스템 | 단계적 배열 시스템 (아지무스 스캔 + 고도 단계 스캔) |
| 작업 주파수 대역 | X밴드 |
| 유효 탐지 능력 | ≥5.0KM (UAV) |
| ≥8.0KM (보행자) | |
| ≥10.0KM (자동차) | |
| ≥5.0KM (배) | |
| 탐지 속도 | 0.5m/s-83m/s |
| 아지무스 정확도 | ≤0.3° (찾기) ≤0.3° (트랙) |
| 피치 정확성 | ≤1.0° (찾기) ≤0.5° (트랙) |
| 데이터 비율 | ≤5s/회로 |
| 광전자 모듈 인덱스 매개 변수 | |
| 작동 거리 | 대기 시력 ≥ 20km, 습도 ≤ 50% RH, 온도차> 6K의 경우,시력 광 감지 거리는 ≥ 5000m, 추적 거리는 ≥ 4000m, 인식 거리는 ≥ 3000m 0.3m × 0.3m 무인 항공기 목표물; 열사진 탐지 거리 ≥ 1500m, 추적 거리 ≥ 1000m, 인식 거리 ≥ 1000m |
| 적외선 열영상 | 검출기: 냉각되지 않은 바나디움 산화물 (VOx) 적외선 초원 평면 스펙트럼 범위: 8μm ~ 14μm 해상도: 640×512 NETD: 30mK보다 낫습니다. 렌즈 초점 거리: 31~155mm, 5배 연속 광학 확대 렌즈 렌즈 제어: 전기 줌, 수동/자동 초점 이미지 강화: SDE 디지털 이미지 세부 강화 기술 극성 위조색: 열 검정색, 열 흰색 및 여러 가지 위조색 옵션이 제공됩니다. 이미지 조정: 밝기, 대조, 감마 수정 코딩 형식: H.264/H.265/MJPEG 강력한 빛 보호 기능을 지원합니다. |
| 고해상도 가시광선 | 센서:1/1.8 "목적 표면 별빛 등급 CMOS, ICR 색상 흑색 변환 해상도: 2688×1520 조명: 색상: 0.002 럭스; 흑백: 0.0002 럭스 코딩 형식: H.264/H.265/MJPEG 이미지 향상: 넓은 동적 범위, 강력한 빛 억제, 전자 이미지 안정화, 3D 디지털 노이즈 감축 및 자동 화이트 밸런스를 지원합니다. 초점장: 12.5~775mm 고화질 전기 줌 렌즈 디헤이징: 광학 및 전자적 디헤이징을 지원합니다 |
| 추적 기능 | 1추적 방법: 프론트 엔드 임베디드 하드웨어 추적 2추적 모드: 수동, 자동 추적, 레이더 연결 지원 3비디오 스위칭: 디지털 고화질 가시광선/디지털 적외선 비디오 스위칭 추적 4추적 기능: 다중 추적 알고리즘에 내장되어, 다중 목표 탐지, 자동 캡처, 추적 중 자동 확대, 목표 궤도의 실시간 표시를 지원합니다.일시적인 폐쇄 방지, 등 수동 및 자동 추적, 레이더 연결 추적을 지원; 추적 프로세스 동안 목표 인식 지원; 식별 및 추적을 지원;에어 웨이브 게이트의 적응 추적 지원, 추적 박스 크기는 목표 크기에 따라 조정 할 수 있습니다. 추적 디스플레이: 추적 목표 독수리 눈 디스플레이를 갖추고, 독수리 눈 위치는 임의로 조정할 수 있습니다, 목표 2, 4, 8x 확대 디스플레이를 지원 |
| 분석 | 116TOPS 컴퓨팅 전력 프로세서 2구현 방법: 프론트 엔드 임베디드 지능 분석 모듈 3. 비정상적인 행동 탐지: 표적 인식 지원 지역 침입 탐지, 국경 침입 탐지, 움직임 탐지 등을 지원 분류 인식: 사람, 자동차, 드론, 새 등과 같은 목표의 분류 인식을 지원합니다 (데이터 세트를 제공하는 데 고객 지원이 필요합니다) |
| 기능 증진 | 1건강 관리: 자체 테스트, 상태 질의 및 오류 코드 피드백에 대한 힘을 지원하며 가시광선, 열영상 구성 요소와 같은 하드웨어 건강 질의를 지원합니다.수평 피치 모터, 칩 온도, 실행 시간 2데이터 피드백: 렌즈 시야 각도, 확대, 줌/포커스 값, 회전장 각도 등에 대한 실시간 / 질의 피드백 및 위치 기능이 있습니다.그리고 수평 및 피치 각을 위한 실시간 쿼리/피드백 및 위치 기능을 지원합니다. 업그레이드 및 유지보수: 원격으로 다시 시작할 수 있습니다, 원격 업그레이드 기능, 시스템 유지보수를 위해 편리합니다. |
| 서보 턴테일 모듈의 지수 매개 변수 | |
| 단축 회전대 | 1회전 테이블의 회전 각: 아지무트 N × 360 °에서 연속 회전 2최대 아지무트 속도: ≥ 130 °/s 3최소 아지무트 속도: ≤ 0.1 °/s 4최대 아지무스 가속: ≥ 90°/s2 5오리엔테이션 정확도: ≤ 0.1° 6고정 시점 최소 반응 시간: ≤ 2s (0°에서 90°까지 안정) 피치 브래킷 조정 범위: -25°에서 10° 이하 |
VI:상품의 특징
|
제품 특징 |
하이동칭 드론 방어 시스템은 드론의 움직임을 실시간으로 감시하고 추적할 수 있습니다이 시스템은 드론의 목표물을 빠르게 식별하고 추적할 수 있습니다., 실시간으로 위치, 속도, 비행 궤도를 파악합니다. |
|
간섭과 속임수 |
이 시스템은 강력한 방해 및 속임수 기능을 가지고 있습니다. 방해 모드에서 시스템은 자동으로 또는 수동으로 라디오 방해를 활성화하여 드론을 즉시 착륙, 떠,또는 기지로 돌아가속임수 모드에서는 GNSS 스푸핑 기술을 사용하여 드론을 의도된 비행 경로에서 제한된 지역과 핵심 지역에서 멀리 안내합니다. |
|
상황 분석 및 지휘 결정 |
하이동칭 드론 방어 시스템은 탐지된 드론 위협의 상황을 분석하고 사용자에게 명령 결정 지원을 제공할 수 있습니다.이 시스템은 레이더에서 얻은 실시간 데이터를 사용하여 드론의 위협 수준을 빠르게 평가합니다., 광학 센서 및 전자 정찰 장비, 미리 설정된 위협 평가 모델과 결합하여 사용자에게 대응 권장 사항을 제공합니다. |
|
다단계 조정 대응 |
이 시스템은 레이더, 스펙트럼 및 전기 광학 기술을 포함하는 3 레벨 및 2 레벨 인터 커넥션 처분 모드를 지원합니다.스펙트럼 탐지, 전기 광학 추적은 함께 작동하여 드론의 포괄적 인 모니터링과 추적을 제공하며 위협 수준에 따라 방해 또는 속임수 전략을 자동으로 조정합니다.이중 레벨 연결 모드, 사용자들은 스펙트럼과 레이더, 전기 광학과 레이더의 조합을 선택할 수 있습니다또는 실제 상황에 기반한 전기 광학으로 스펙트럼을 사용해서 다양한 시나리오에서 유연하게 드론 위협에 대처할 수 있습니다.. |
|
지역 보호 |
하이동칭 무인기 방어 시스템은 넓은 지역을 효과적으로 보호할 수 있습니다.그 광범위한 커버리지와 강력한 모니터링 및 방해 능력은 경보 구역과 핵심 지역을 포괄적으로 감시 할 수 있습니다., 중요한 지역이 드론 위협으로부터 안전하게 유지되도록 보장합니다. |
