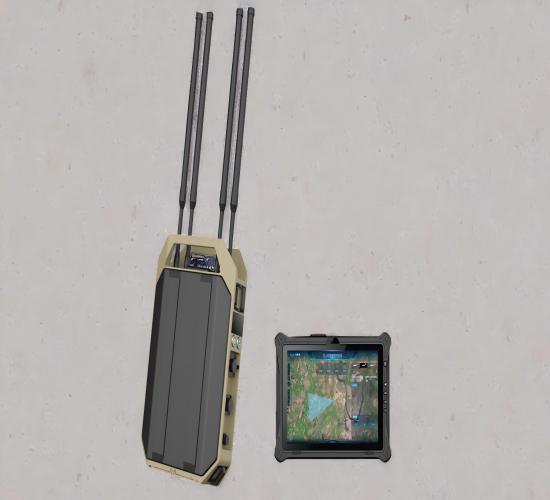

12Kkm 풀 스펙트럼 추적 대드론 시스템 - 비디오 증거 에디션

Ⅰ. 제품 개요

이 장치는 풀 스펙트럼 감지, 드론 및 조종사 위치 파악, FPV 비디오 캡처 및 저장을 통합합니다. 복잡한 전자기 환경에서 쿼드콥터, 고정익 드론, DIY 유형 및 FPV 드론을 정확하게 식별할 수 있으며, 가청, 시각 및 진동 경고를 제공합니다. 주로 일상적인 순찰, 중요 자산 보호, 팀 작전, 조사 및 증거 수집과 같은 시나리오에서 사용됩니다.

Ⅱ. 제품 특징

1. 전체 대역 감지:

70MHz에서 6.2GHz까지 전체 주파수 대역을 커버합니다.

2. FPV 대역 커버리지:

300MHz에서 6.2GHz까지 아날로그 비디오 전송을 완벽하게 커버합니다.

3. 정밀 위치 파악:

위치(위도 및 경도, 방위각), 속도, 비행 경로 및 원격 제어 위치(위도 및 경도, 방위각)를 포함한 드론의 다차원 정보를 모니터링합니다.

4. 비디오 가로채기:

FPV 침입 및 "1인칭 시점"의 실시간 역학을 분석하기 위해 모든 아날로그 비디오 전송을 가로챌 수 있습니다.

5. 우수한 감지 능력:

감지 및 해독 범위는 최대 12km에 달할 수 있습니다.

6. 다중 엔드 알람 푸시:

알람 정보를 여러 모바일 장치로 푸시하여 팀 협업 및 효율적인 대응을 가능하게 합니다.

Ⅲ. 기능 분석

1. 4가지 감지 및 분석 모드

스펙트럼 감지 + DID 해독 + RID 해독 + FPV 비디오 전송 감지

2. FPV 실시간 비디오 가로채기

전체 대역 비디오 전송 감지: "0" 지연 실시간 비디오를 표시합니다.

3. 초장거리 식별 및 위치 파악

감지 및 해독 범위: 최대 12km+ (여러 현장 테스트에서 검증됨).

4.5가지 다양한 사용 방법

백팩 + 휴대용 + 삼각대 장착 + 차량 장착 + 영구 설치

5.다중 엔드 알람 푸시

태블릿 디스플레이 및 장치 제어를 지원합니다. 알람 정보는 로컬 네트워크/클라우드를 통해 모바일 앱(여러 장치) 또는 지휘 센터로 푸시됩니다.

Ⅳ. 제품 사양

1. 식별 유형:

DJI, Autel, Hubsan과 같은 주류 드론뿐만 아니라 FPV 레이싱 드론 및 DIY 드론을 포함하여 시장의 드론의 98%를 차지합니다.

2. 주파수 범위:

70MHz에서 6.2GHz까지 사용자 정의 스캔을 지원합니다(기본 감지 대역: 400MHz, 800MHz, 900MHz, 1.2GHz, 1.4GHz, 2.4GHz, 5.2GHz, 5.8GHz; 다른 대역은 사용자가 구성할 수 있습니다).

3. FPV 비디오 전송 감지:

300MHz에서 6GHz 대역 내의 모든 아날로그 비디오 전송 감지를 지원합니다(사용자 정의 지원).

4. 위치 파악을 위한 드론 모델:

DJI 드론의 전체 시리즈, Autel 드론의 선택된 모델.

Ⅴ. 제품 사양

Ⅵ. 제품 소프트웨어 기능

1. 알람 신호 수신: 태블릿은 호스트 장치에서 알람을 수신하면 가청 알람 신호를 제공합니다(수동으로 비활성화 가능).2. 드론 위치 파악: 드론의 위치를 파악할 수 있습니다.

3. 조종사 위치 파악: 드론 조종사의 위치를 파악할 수 있습니다.

4. 고유 일련 번호: 드론의 고유 일련 번호를 식별할 수 있습니다.

5. 화이트리스트 및 블랙리스트: 고유 일련 번호가 있는 드론을 화이트리스트에 추가할 수 있습니다. 화이트리스트에 없는 드론이 감지되면 시스템이 자동으로 알람을 울립니다.

6. 궤적 추적: 여러 드론 비행 궤적을 동시에 표시할 수 있습니다.

7. 전자 지도: 온라인 및 오프라인 전자 지도 기능을 모두 갖추고 있습니다.

8. 궤적 재생: 비행 궤적을 재생할 수 있습니다.

9. 기록 쿼리: 기록(감지 로그)을 쿼리하고 다운로드할 수 있습니다.

10. 내비게이션 스푸핑 인터페이스: 내비게이션 스푸핑을 위한 예약된 인터페이스가 장착되어 있습니다.

11. 작동 모드: 로컬 및 클라우드 배포를 모두 지원합니다(향후 클라우드로 업그레이드 예정).12. 다중 장치 액세스: 여러 장치에서 액세스를 지원할 수 있습니다.

13. 실시간 비디오 보기: 실시간 비디오 피드를 표시할 수 있습니다.

Ⅶ.

제품 하드웨어 기능

1. 장치 치수: 약 343mm × 230mm × 86mm (L × W × H).2. 배터리: 탈착식, 용량 25Ah; 치수 65mm × 73mm × 148mm.

3. 추가 보드용 업그레이드 인터페이스(USB).

4. 충전 인터페이스(특수 항공 플러그 구조 사용).

5. 장치 구조의 방수 설계, IP66 등급.

6. GPS 위치 파악 기능.

7. 태블릿 장착 기능; 장치에 장착된 태블릿 사용을 지원합니다.

8. 백팩, 고정, 차량 장착을 포함한 여러 사용 형태를 지원합니다.

9. 백팩에는 안테나 및 태블릿 보관을 위한 칸이 있습니다.

10. 배터리 잔량 표시 기능(쿨롱 카운터).

11. RJ45 네트워킹 기능.

12. 내장 4G 네트워크 기능(국제 및 국내 모두).

Ⅷ.

제품

장치 목록일련 번호제품 이름

작동 인터페이스Ⅹ. 적용 시나리오
